熱電偶測得熱電勢值與實際值偏離處理辦法

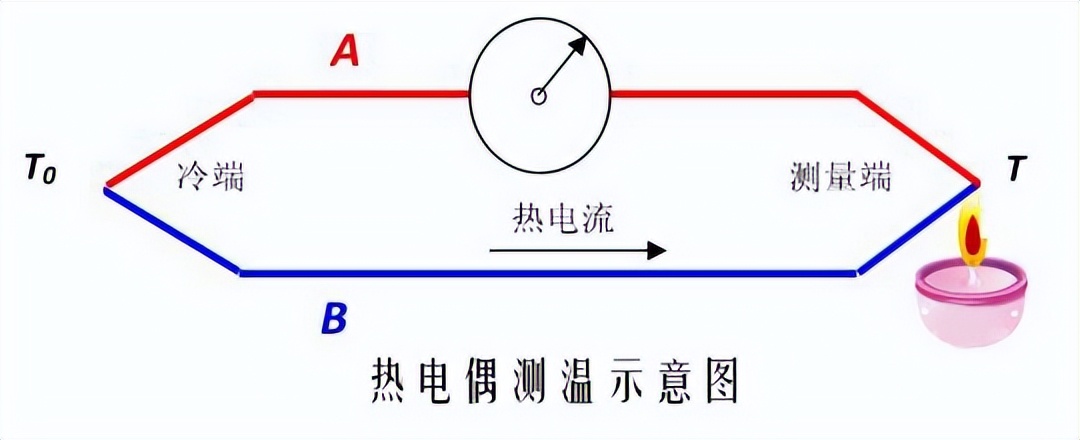

　　熱電偶作為一種溫度儀表，可以直接測量溫度，并把溫度信號轉換成熱電動勢信號, 通過電氣儀表(二次儀表)轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成分的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。隨著工業的不斷發展，熱電偶這種溫度儀表已經被廣泛地應用于工業測量當中。

　　熱電偶在測溫過程中，可能會出現測得熱電勢高于實際值，那么就需要我們找出原因，下面是聚英電子對測得熱電勢高于實際值可能的原因和修理方法所作的說明。

　　一、熱電偶測溫時，如果測得熱電勢高于實際值，可能的原因及處理辦法如下：

　　可能原因1：熱電極變質;

　　處理辦法：及時更換熱電偶;

　　可能原因2：補償導線與熱電偶型號不符;

　　處理辦法：更換補償導線，使與熱電偶型號配套;

　　可能原因3：有干擾信號接入;

　　處理辦法：檢查干擾源，進行排除;

　　可能原因4：熱電偶參考端溫度偏高(測負溫時);

　　處理辦法：調整參考端溫度或進行補正;

　　可能原因5：熱電偶安裝方法、位置或插入深度不當;

　　處理辦法：按規定要求重新安裝;

　　可能原因6：絕緣破壞造成外電源進入熱電偶回路;

　　處理辦法∶修復或更換絕緣材料;

　　可能原因7：補償導線與熱電極連接處兩接點溫度不同;

　　處理辦法：延長補償導線使兩接點溫度相同;

　　二、熱電偶測溫時，如果測得熱電勢低于實際值，則可能的原因及處理辦法如下：

　　可能原因1：熱電偶內部電極漏電(局部短路);

　　處理辦法∶將熱電偶電極取出，檢查漏電原因，若是因絕緣管絕緣**引起，應予更換;

　　可能原因2：熱電偶內部潮濕;

　　處理辦法∶將熱電偶電極取出，把熱電偶保護管和電極分別烘干，并檢查保護管是否有漏氣、漏水等現象，對不合格的保護管，應予更換;

　　可能原因3：熱電極變質或腐蝕;

　　處理辦法：把變質部分剪去，重新焊接工作端，或更換新的熱電偶;

　　可能原因4：補償導線與熱電偶的種類配置錯誤;

　　處理辦法：換成與熱電偶相匹配的補償導線;

　　可能原因5：補償導線局部短路;

　　處理辦法：將局部短路處重新絕緣或更換補償導線;

　　可能原因6：熱電偶接線盒內接線柱局部短路;

　　處理辦法∶打開接線盒蓋，清潔接線柱，消除造成局部短路的原因，把接線盒蓋緊;

　　可能原因7∶補償導線與熱電極的極性接反;

　　處理辦法：重新改接;

　　可能原因8：熱電偶安裝位置不當或插入深度不夠(熱電偶安裝方式有哪些);

　　處理辦法：改變安裝位置或方法及插入深度;

　　可能原因：熱電偶參考端溫度過高或兩接點溫度不同;

　　處理辦法︰準確地進行參考端溫度補償;

　　可能原因10：熱電偶回路電阻過大;

　　處理辦法：調整電阻，使之符合規定;

　　可能原因11︰熱電偶保護管表面積垢太多;

　　處理辦法：拆下熱電偶，清除保護管外面的積垢;

　　可能原因12：熱電偶種類與儀表分度號不一致;

　　處理辦法：更換熱電偶及補償導線，使之與測量?jī)x表分度號—致。
