延時繼電器的符號及觸點類型

　　在電氣控制系統中，延時繼電器(也稱為時間繼電器)是一種至關重要的元器件，它能夠在接收到信號后，經過預設的時間延遲再執行動作，從而實現對電路或設備的精確控制。延時繼電器的符號標準及其解釋?zhuān)瑢?duì)于電氣工程師、技術人員以及學習者來說，是理解和應用這一元件的基礎。本文將詳細闡述延時繼電器符號的標準及其背后的含義。

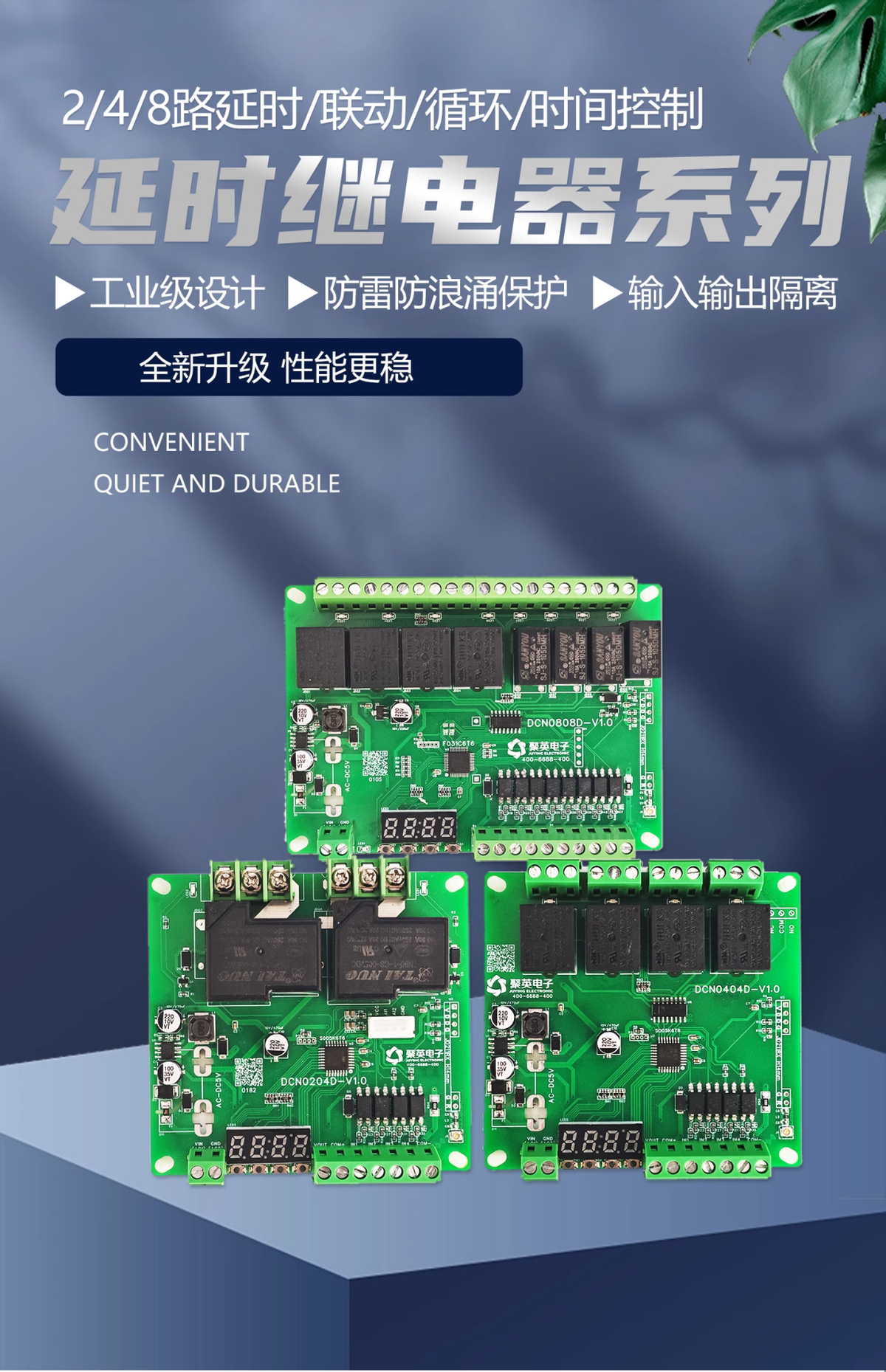

　　延時繼電器

　　一、延時繼電器的基本符號

　　延時繼電器的符號通常由多個部分組成，這些部分共同構成了能夠表達其功能和特性的圖形標識。在大多數電氣圖紙和符號標準中，延時繼電器的基本符號為“KT”或“T”，其中“K”代表繼電器，“T”則代表時間(Time)或延時(TimeDelay)。此外，根據不同的延時類型和觸點狀態，符號還會包含額外的標志元素。

　　二、延時類型與符號解釋

　　1.通電延時型(Power-OnDelay)

　　通電延時型時間繼電器在接收到電源信號后，并不會立即動作，而是會等待一段預設的時間后才執行。其符號通常包含一個表示電源的小圓圈或矩形框，以及一個帶有小圓弧的延時觸點圖形。小圓弧的開口方向指向觸點閉合的方向，表示延時后觸點將閉合。例如，在圖形符號中，若半圓開口向右，則表示通電后延時一定時間觸點閉合。

　　2.斷電延時型(Power-OffDelay)

　　與通電延時型相反，斷電延時型時間繼電器在失去電源信號后，并不會立即恢復到原始狀態，而是會延時一段時間后再動作。其符號中的延時觸點圖形同樣包含一個小圓弧，但圓弧的開口方向可能有所不同，用以區分延時動作的方向。例如，若半圓開口向左，則表示斷電后延時一定時間觸點才斷開。

　　三、觸點類型

　　1.通電延時觸點(K型)

　　K型延時觸點是時間繼電器中最常見的一種延時觸點，也稱為K接點。當吸引線圈通電后，其瞬動觸點立即動作，而延時觸點則經過一定的延時后再動作。當吸引線圈斷電后，所有觸點立即復位。K型觸點的符號表示通常為“KT”，其中“T”代表時間繼電器，“K”則代表延時觸點。在電路圖中，K型觸點的圖形符號通常是一個矩形塊，一邊標有“X”或“延時”字樣，以表示其延時特性。

　　2.斷電延時觸點(R型)

　　R型延時觸點全稱為繼電器電磁力維持延時觸點。與K型觸點不同，R型觸點在吸引線圈通電后，所有觸點立即動作;而當吸引線圈斷電后，其瞬動觸點立即復位，但延時觸點會經過一定的延時再?gòu)?fù)位。這種觸點類型常用于需要在電源斷電后繼續維持一段時間工作狀態的場合。R型觸點的符號表示雖然沒有專門的統一標準，但通常會在電路圖中通過文字說明或特定的圖形符號來標識其斷電延時特性。

　　3.自復位計時觸點(C型)

　　C型延時觸點是時間繼電器中的計時型觸點。它在電路通電時啟動計時，到達指定時間后自動跳閘，實現自復位控制。C型觸點主要用于控制需要精確計時的設備，如制冷機、送風機、溫度控制器等。
