空氣源熱泵智能控制系統

　　一、需求說明

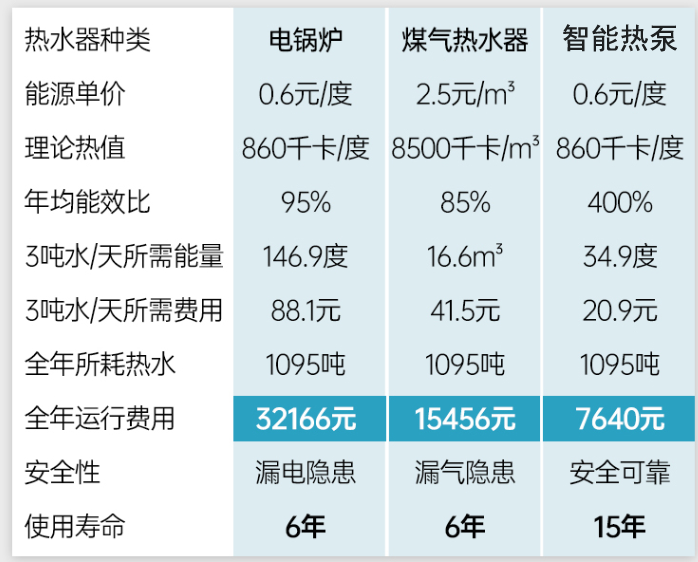

　　空氣能及熱泵產品系列多，用戶分布范圍廣，產品在運行過程中故障率較高;出現的各類問題需要用戶及時全面反饋，而用戶并非熱泵專業維護人員，無法清楚描述出設備在運行過程中的故障，熱泵公司需派工程師到現場解決，處理時間長，運營成本高。針對以上問題，我司研發了基于聚英云物聯網的分布式熱泵機組遠程控制系統，實現對熱泵機組的群組監控管理，自動化運行，能耗運行監控，實現遠程無人值守，實時監控，實現商業化運營，為消費者提高服務效率和售后保障。

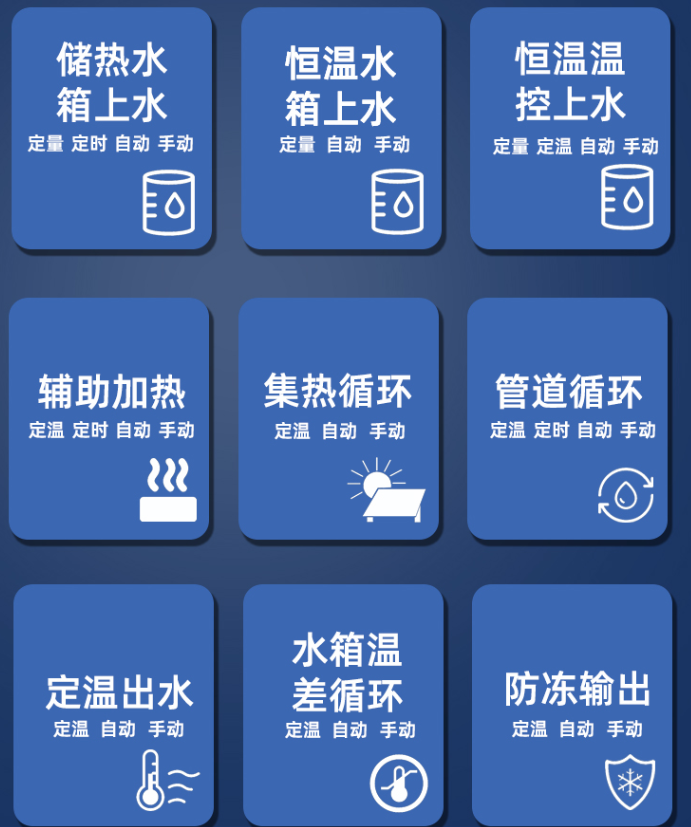

　　二、功能說明

　　☆ 儲熱水箱水溫水位控制;

　　☆ 恒溫水箱水溫水位控制;

　　☆ 管道循環/回水控制;

　　☆ 管道防凍/除霜控制;

　　☆ 空氣能熱泵/循環泵/給水電磁閥控制;

　　☆ 手動加熱/循環/保溫/加熱;

　　☆ 溫度曲線記錄查詢;

　　☆ 系統用電量統計;

　　☆ 故障顯示/報警;

　　☆ 遠程溫度參數設置;

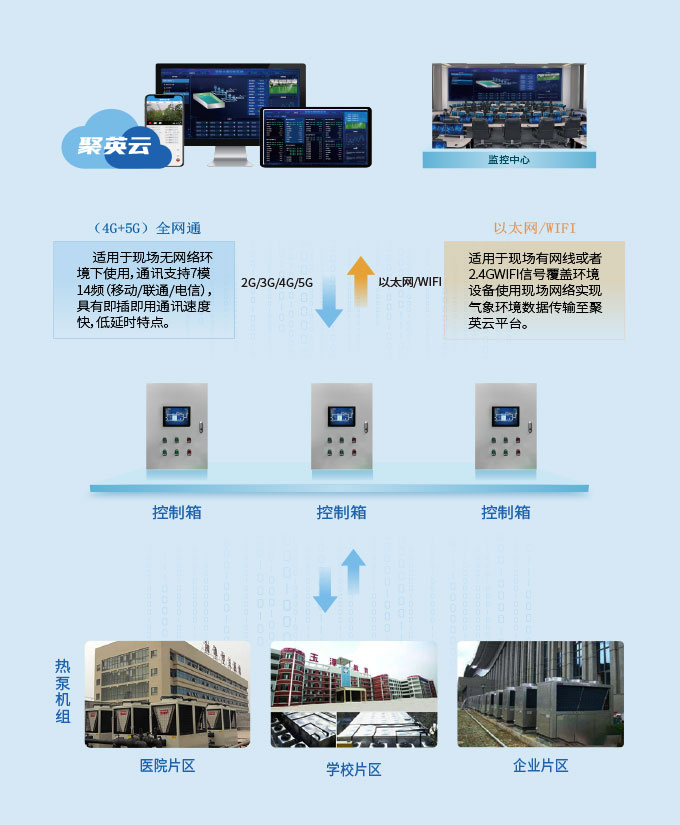

　　三、通訊架構說明

　　系統將空氣能熱泵機組、物聯網通訊技術(4G/5G/網絡)和聚英遠程智能監控柜相結合，實現管理人員遠程集中監控管理熱泵機組得工作運行狀態。

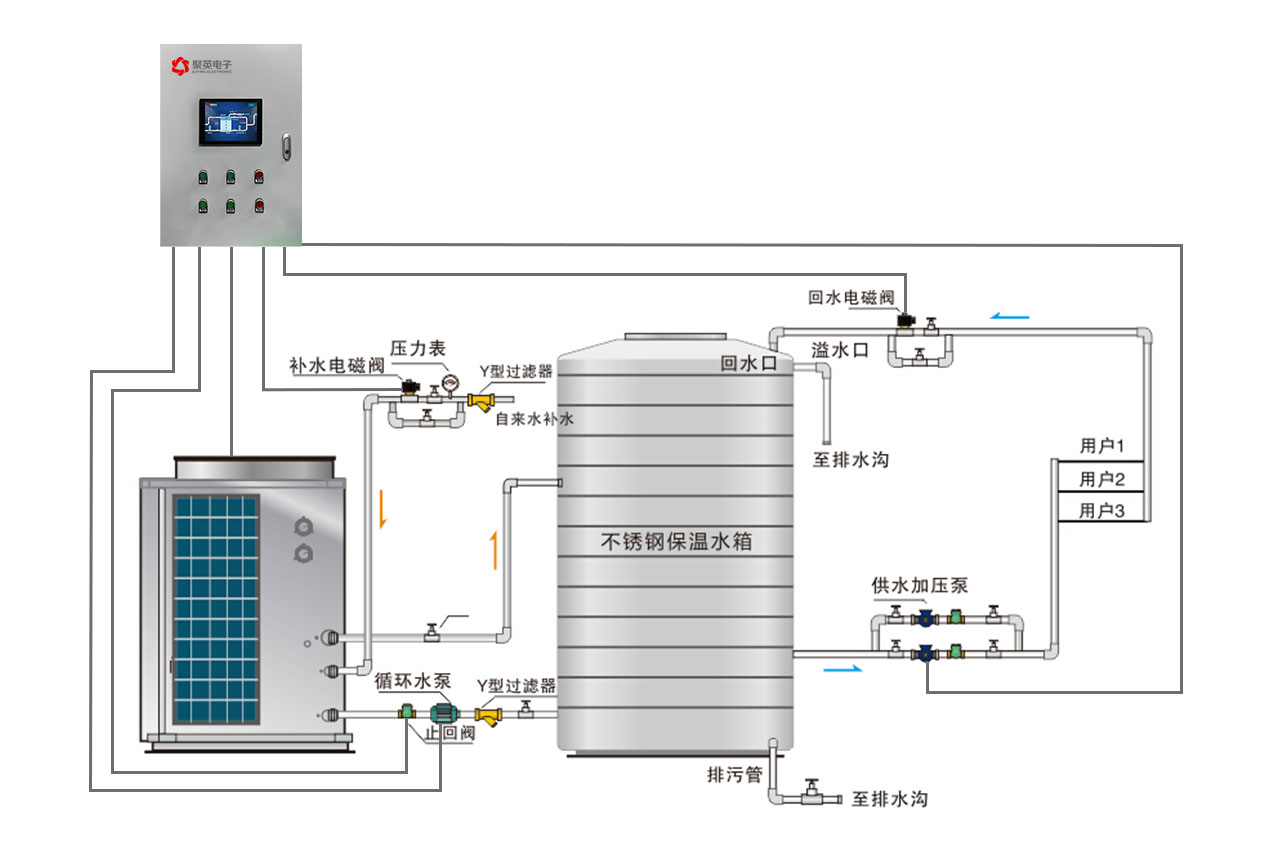

　　四、工藝實現說明

　　熱泵主機控制器實現對自身業務邏輯的控制運行，智能控制柜獨立于熱泵主機，實現多主機，區域遠程監控管理，在不影響熱泵主機自身控制邏輯運行的情況下，也可實現遠程手動控制主機啟停，遠程控制相關循環泵，補水泵，進水閥，止回閥，回水閥等設備及相關工作模式，區域多主機的聯動工作模式可隨時通過手機APP，電腦監控中心遠程進行參數調整設置。

　　五、硬件控制柜配置

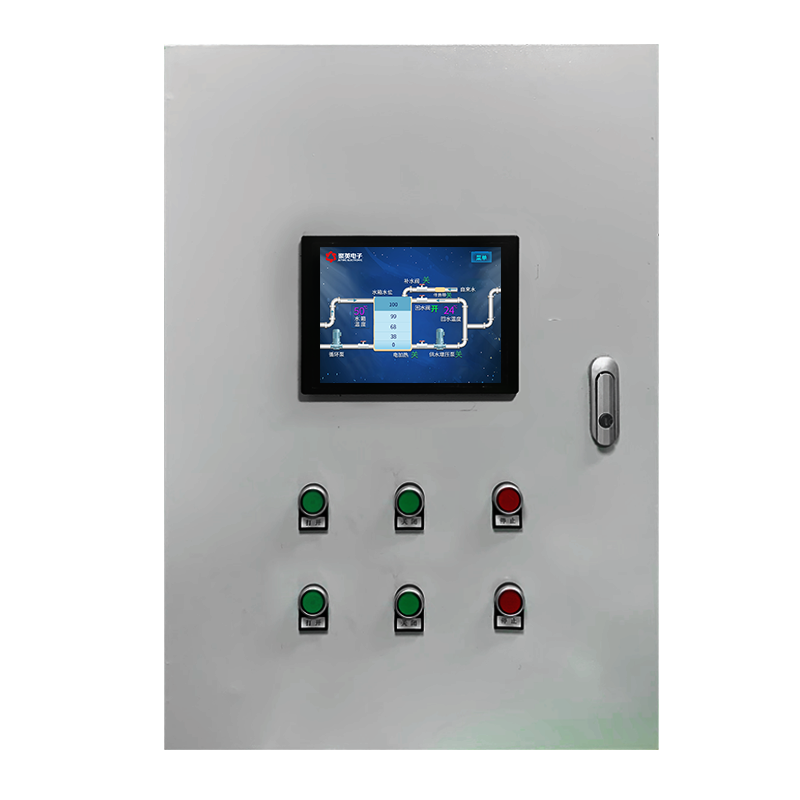

　　1.控制柜

　　通訊方式：4G全網通/網口/WIFI

　　控制輸出：集熱循環泵、管道循環泵、過水泵、加熱循環泵、增壓泵、補水電磁閥、回水電磁閥、輔助加熱;

　　數據采集：恒溫水箱水位、恒溫水箱溫度、儲熱水箱水位、儲熱水箱溫度、進水溫度、出水溫度、管道溫度、集熱器溫度、環境溫度;

  2.傳感器

　　溫度傳感器：冷水管/回水管/儲水箱/環境溫度測量，測溫范圍：-50-150℃;測溫精度：±0.1℃;輸出信號：4-20ma;材質：304不銹鋼套管;

　　液位傳感器：儲水箱水位測量，測溫范圍：-50-150℃;輸出信號：4-20ma;材質：不銹鋼;

　　電量采集：測量電磁閥/循環泵/給水泵的電壓/電流/功率/電量等參數，電壓范圍：AC0-500V(單相/三相)，電流范圍：AC0-100A;

　　壓力傳感器：測量進水/出水管道壓力，測量范圍：0-1Mpa;

　六、云平臺說明

　　智能空氣能熱水系統的應用，使用戶能實時監控設備，可以根據自己的實際需要實時調節。比如暫時需求少不需要那么多的水，可以高低一點水位，那們就不要燒那么多的熱水了，即省電又減少設備的損耗。畢竟熱水過多散熱也就多了。當設備運行出現狀況時可以第一時間在手機上查看處理，如是軟件問題即刻就能修好。另外用戶不懂設備如何使用時，可以在遠程手機上協助用戶管理。當然硬件的故障還是需要上門處理，但是也能做到早知道早處理。

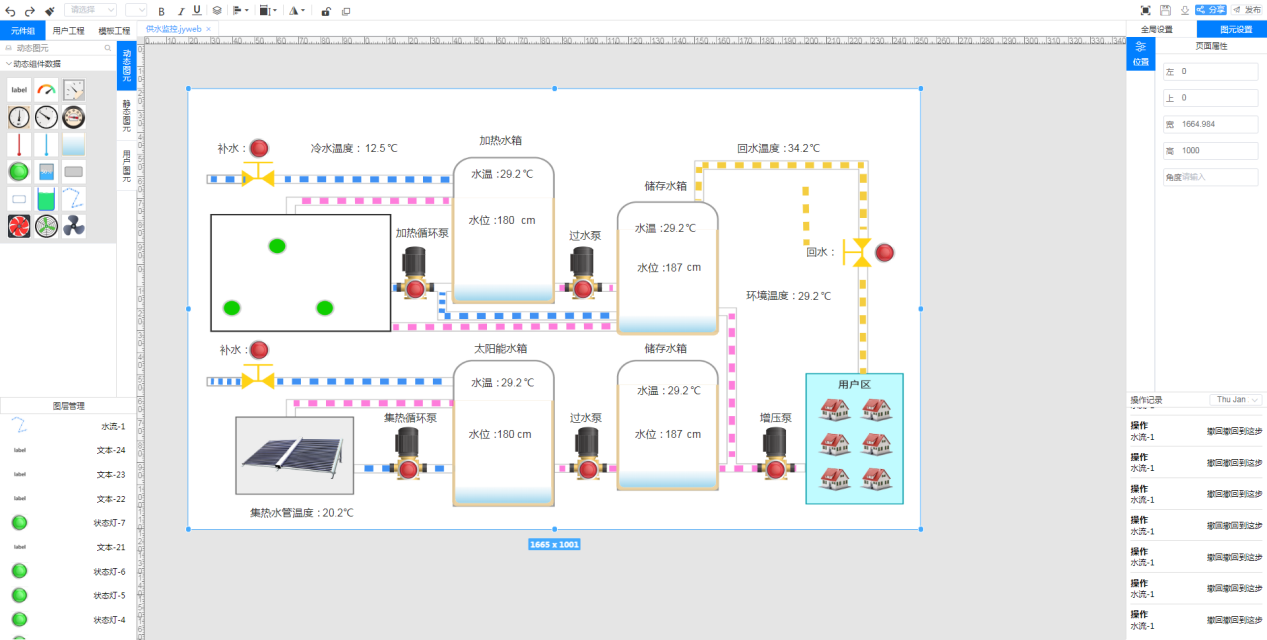

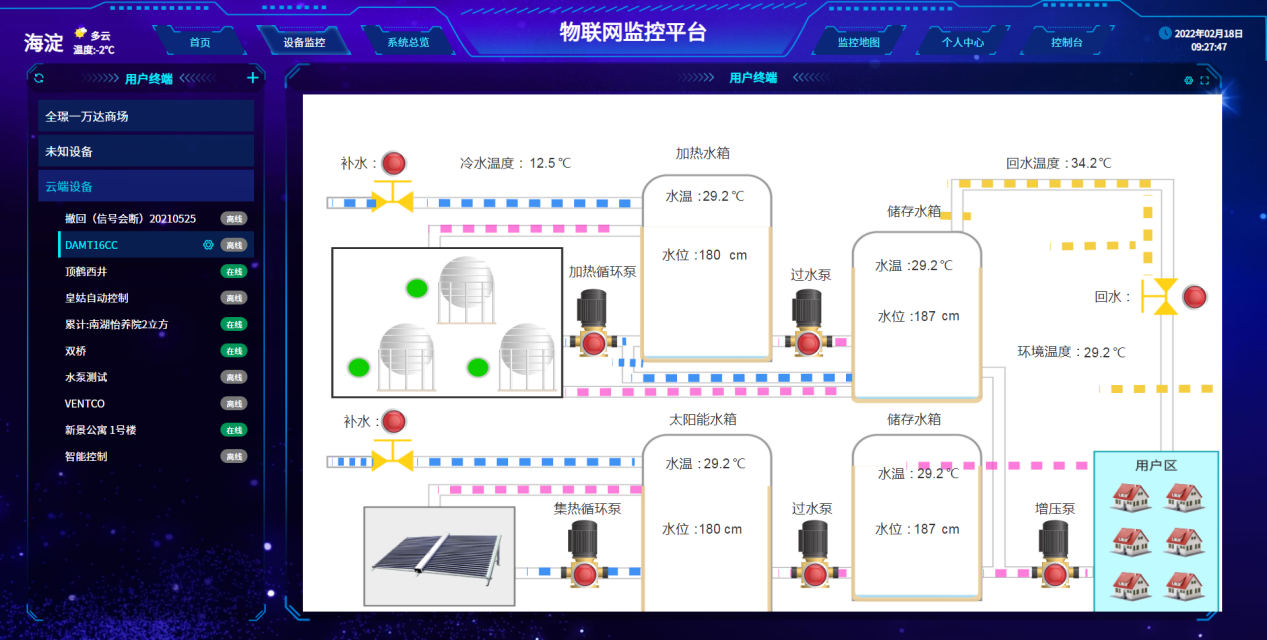

　　1.組態監控界面

　　通過聚英云平臺的組態功能，零編程零成本搭建空氣能主機群組的運行場景，通過組態場景可直觀的查看各個主機，水泵、閥門的運行狀態，水箱溫度、水位、管道溫度等的動態數據監測功能。

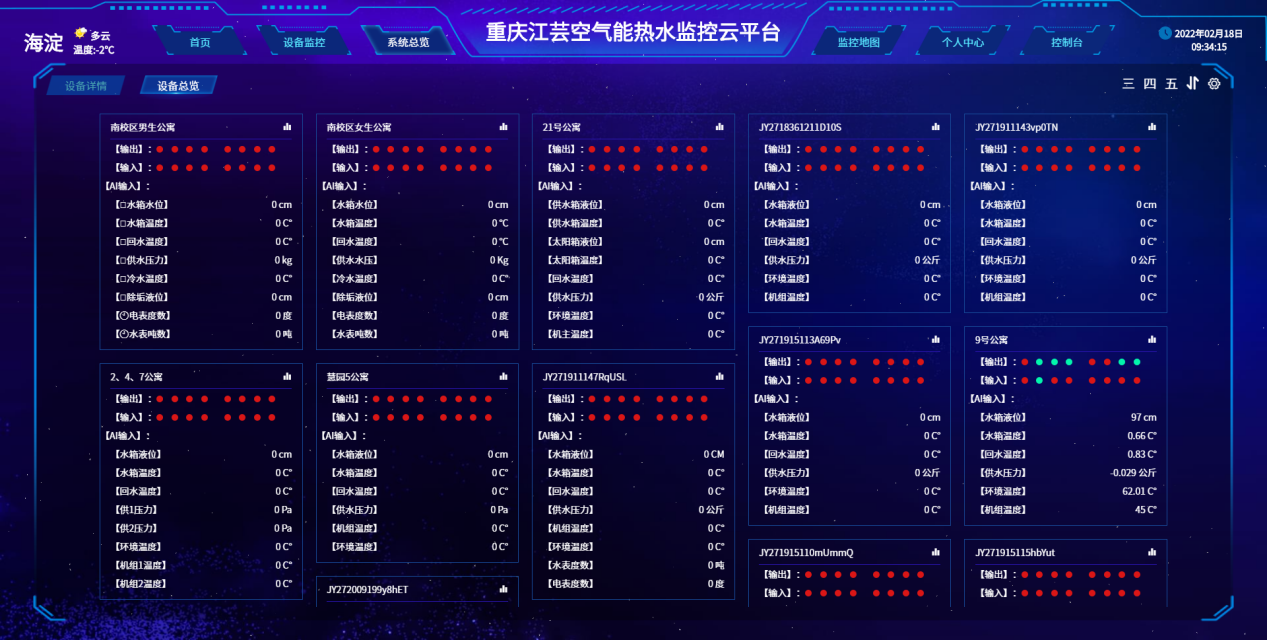

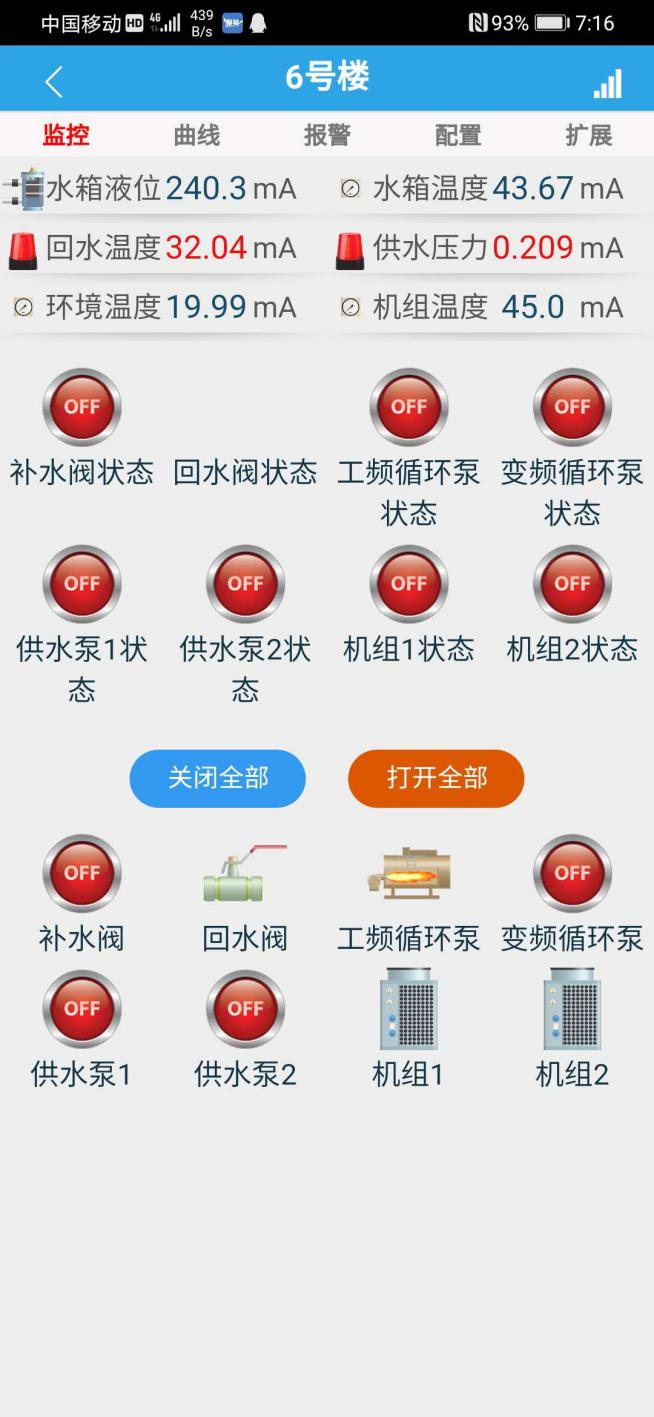

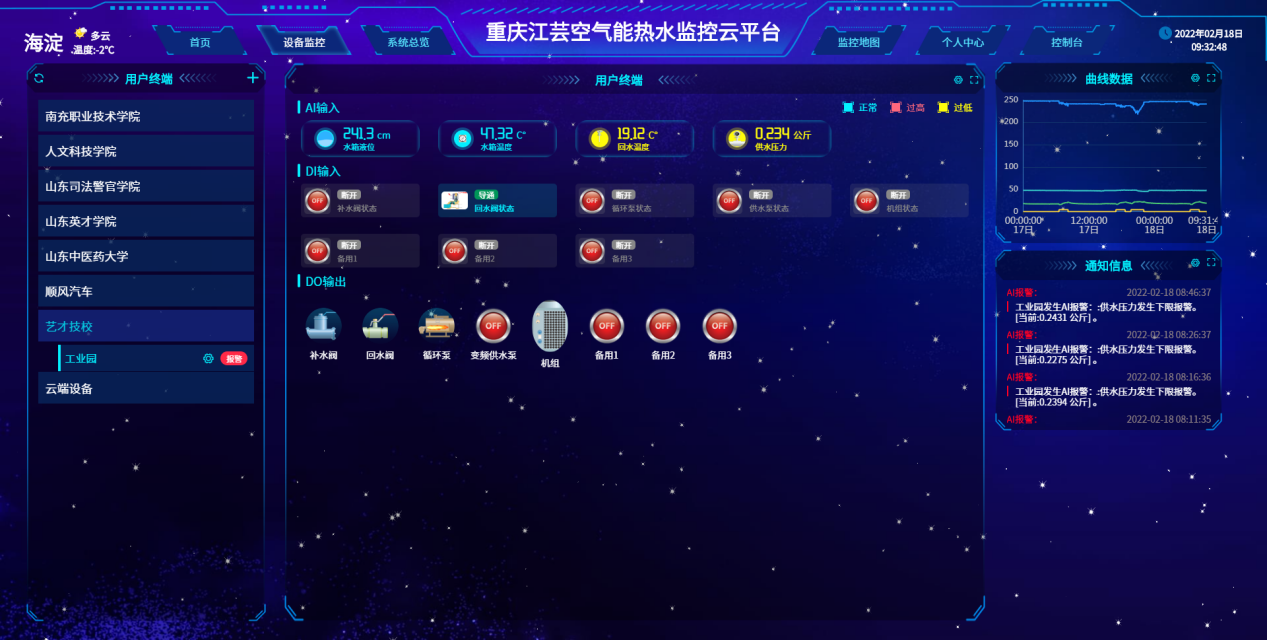

　　2.數據監控界面

　　系統監測功能通過列表顯示控制末端的使用狀態(空氣能、熱泵機組供回水溫度監測及其相關參數設定)，當系統某處發生故障時還可報警，如有需要還可以加上聲音報警功能。

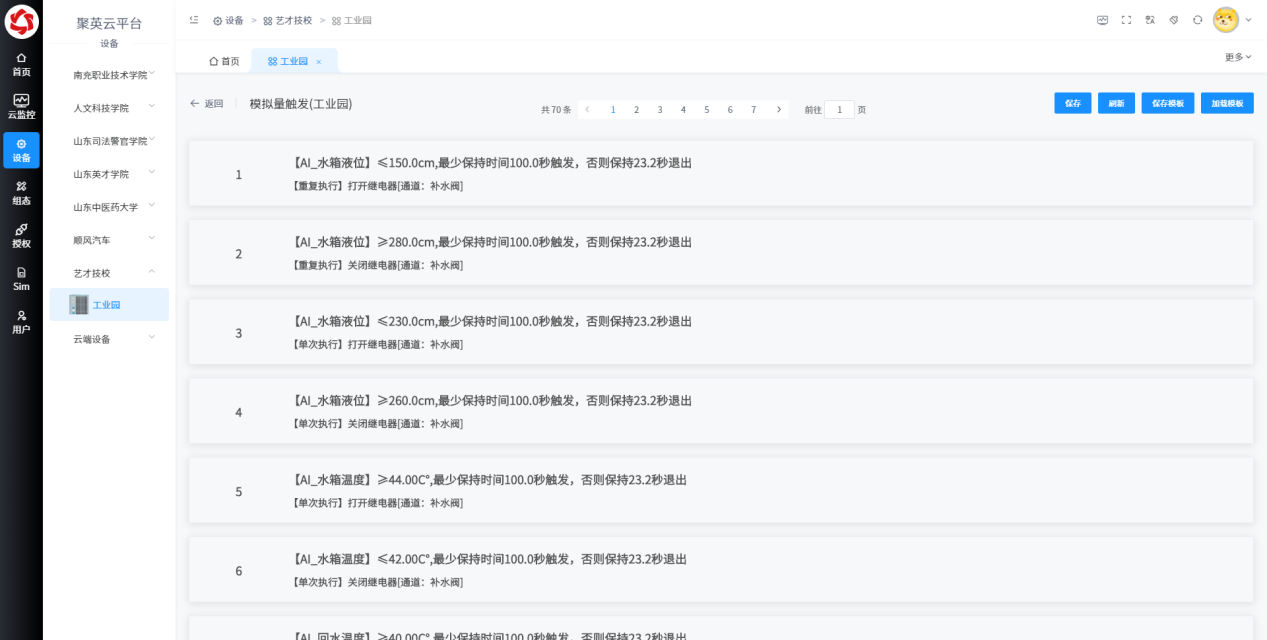

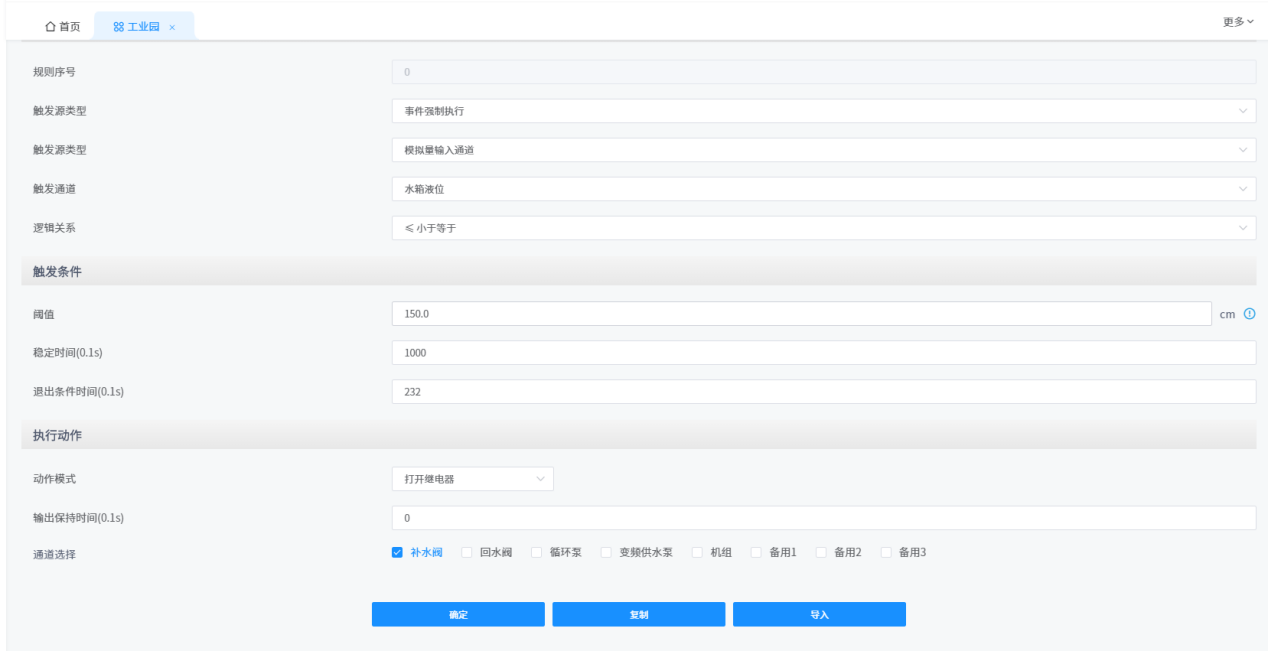

　　3.智能邏輯控制

　　通過智能自控功能實現對多主機工程中的群組聯動，任務預約，節能工作，溫度保護等模式進行調節，通過手機APP/電腦監控平臺對各種模式下的自動運行參數進行遠程設置調節，實時生效。

　　群組權限控制：即可以對任意多個機組加到同一個群組，并對不同群組使用規律，按每天、每周或者特定時間設定多個不同時段控制功能，實現[群組溫控器]的統一控制計劃。(如學校年級間不同上課時段，宿舍樓、教學樓，教師辦公室、教室等使用規律相同的場所)，設定分組控制計劃。

　　預約任務計劃：配合任務計劃功能，則可實現自動化定時控制功能，按指定的時間系統可實現智能化控制。

　　節能模式：系統可依據用戶使用習慣和設置要求，實現自動節能運行狀態。

　　高低溫保護：監控系統實時監測系統中全部控制點，智能分析每個控制點環境溫度，實現過高或過低溫保護。

　　4.設備集中監控

　　物業管理人員可在軟件系統管理中心直接控制末端使用(空氣能、熱泵機組供回水溫度監測及其相關參數設定)。即在系統的控制中心就可以直接控制末端的使用，如：開機、關機，調節供回水溫度等; 或者定時設置節能模式或其它功能。對系統的實時監測及時了解系統的運行狀態，即時發現問題及時進行解決，以保證系統的正常運行。

　　5.監控數據報警

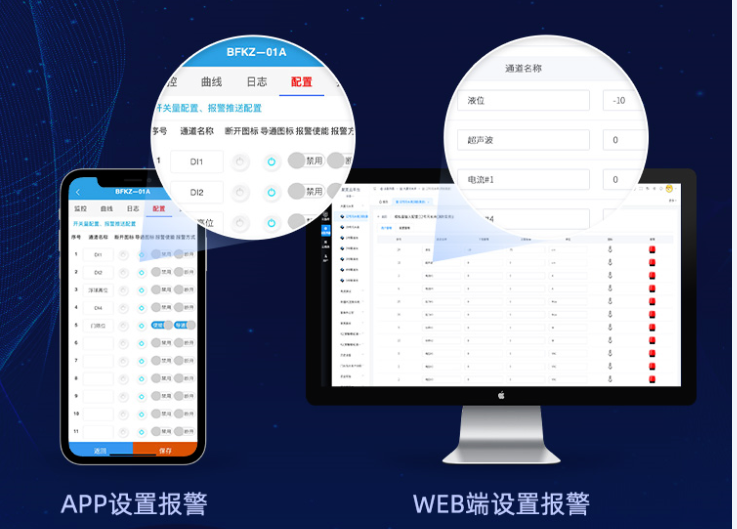

　　通過聚英云平臺手機APP或WEB監控平臺設置水溫和水箱水位傳感器上下限數值報警，閥門/水泵開關信號報警方式，實時生效響應。

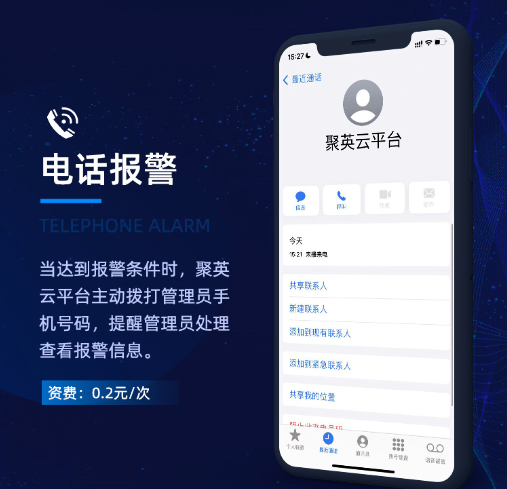

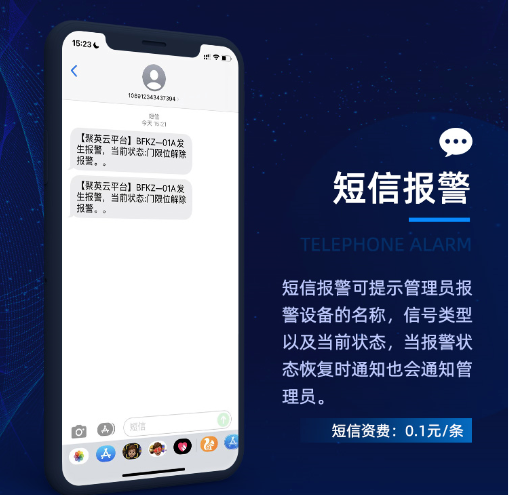

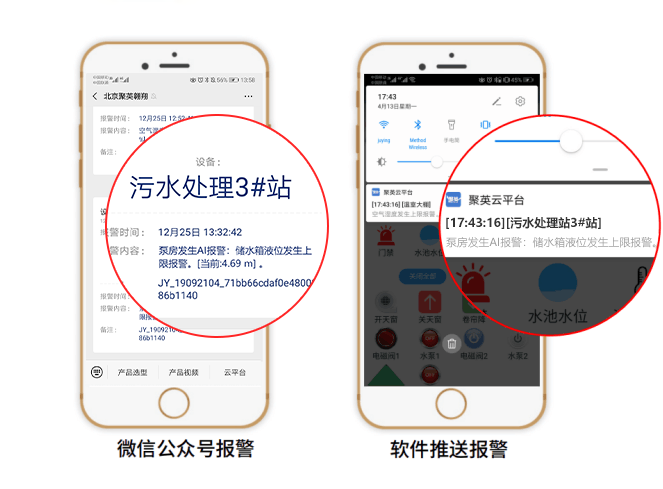

　　報警方式包含APP消息推送、微信公眾號消息通知、主動撥打電話、短信內容報警等四種方式，保證數據異常時，多渠道通知用戶。

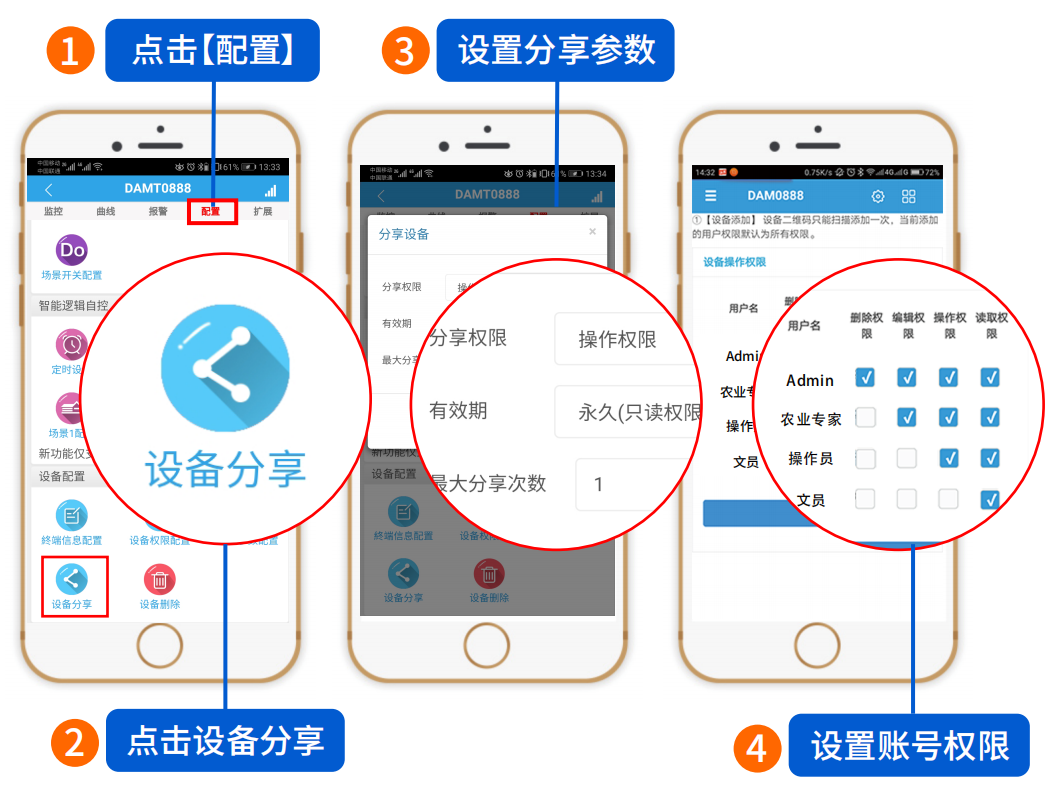

　　6.用戶權限管理

　　針對不同的用戶，對指定的設備擁有不同的權限：

　　? 管理權限：設備信息管理權限、刪除設備權限、控制權限、分享權限、設備內部參數配置權限、云策略控制配置權限。

　　? 編輯權限：設備信息管理權限。

　　? 操作權限：對設備進行遠程控制的操作權限。

　　? 只讀權限：查看設備的實時狀態、查看設備的歷史數據、曲線、統計報告。

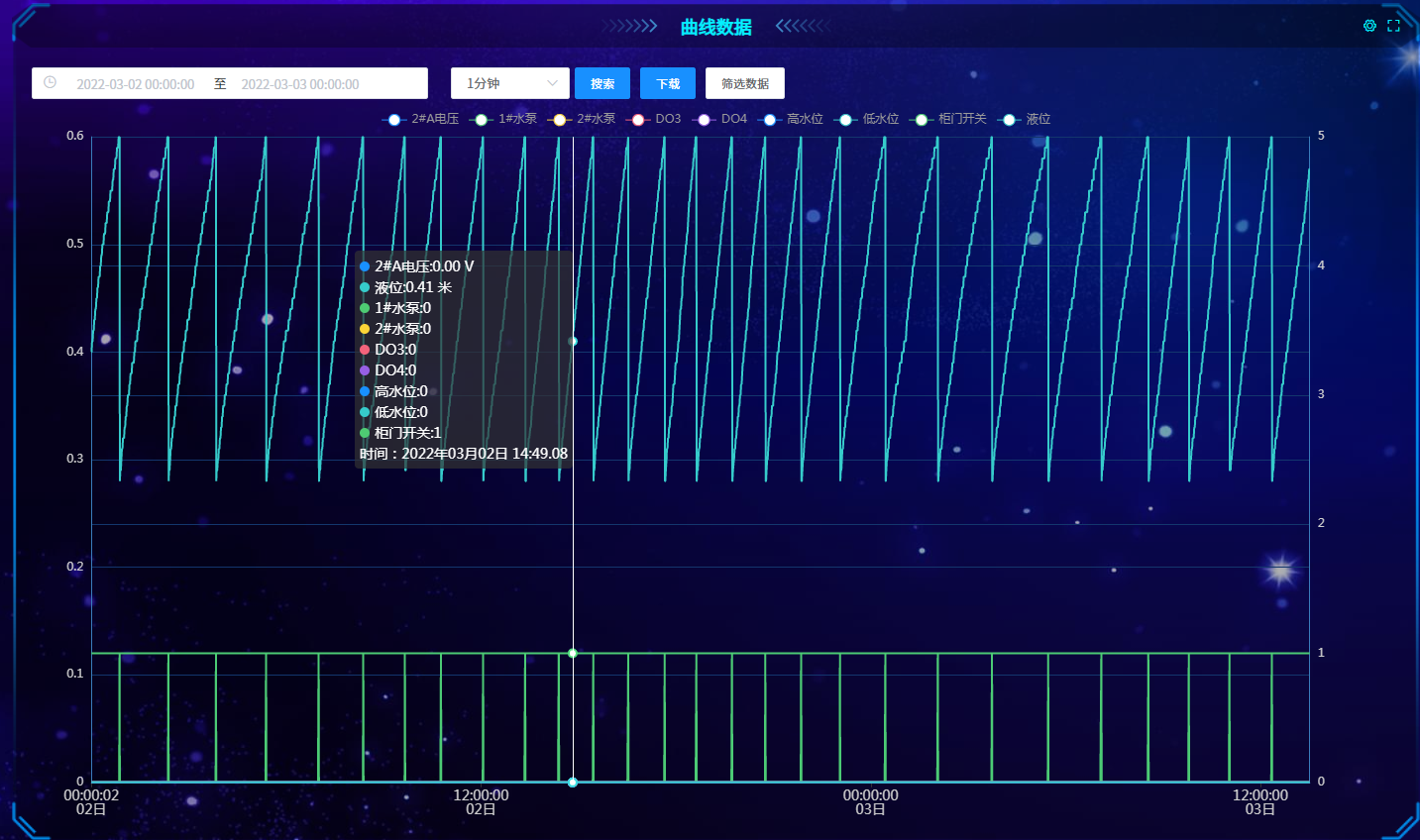

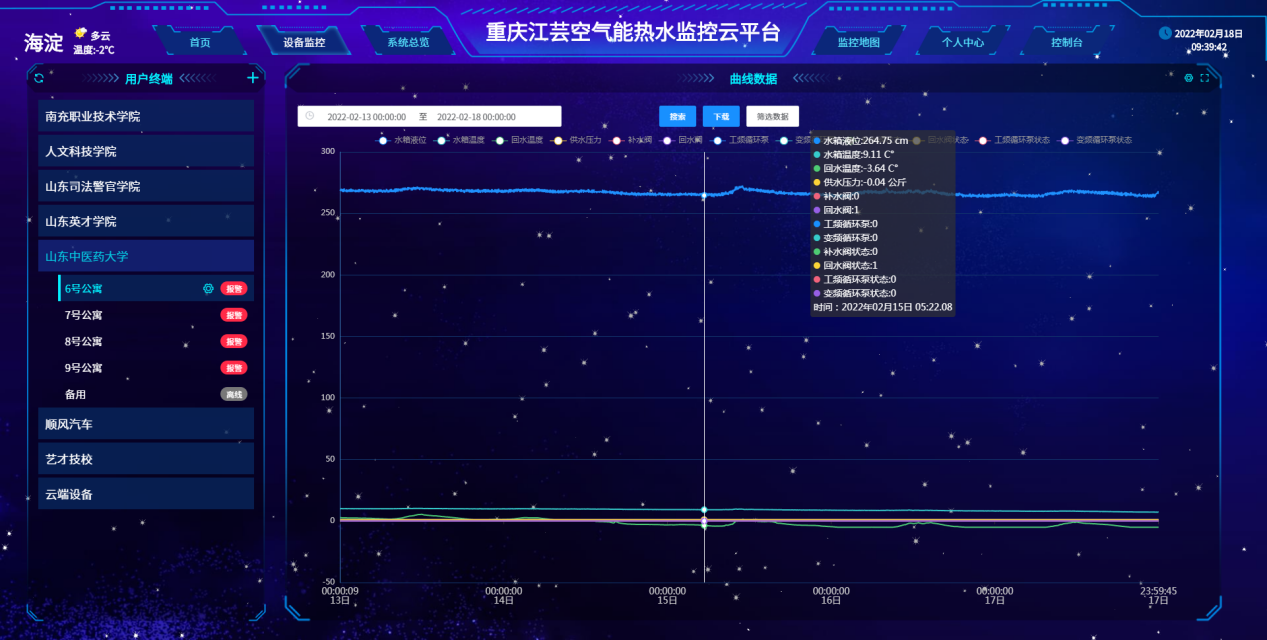

　　7.數據曲線監控

　　平臺對設備監測的傳感器數據及控制數據自動進行記錄，1分鐘一次，可通過曲線查詢方式展示，或通過下載導出EXCEL表格數據進行查看，也支持每日將備份數據自動發送接收郵箱。

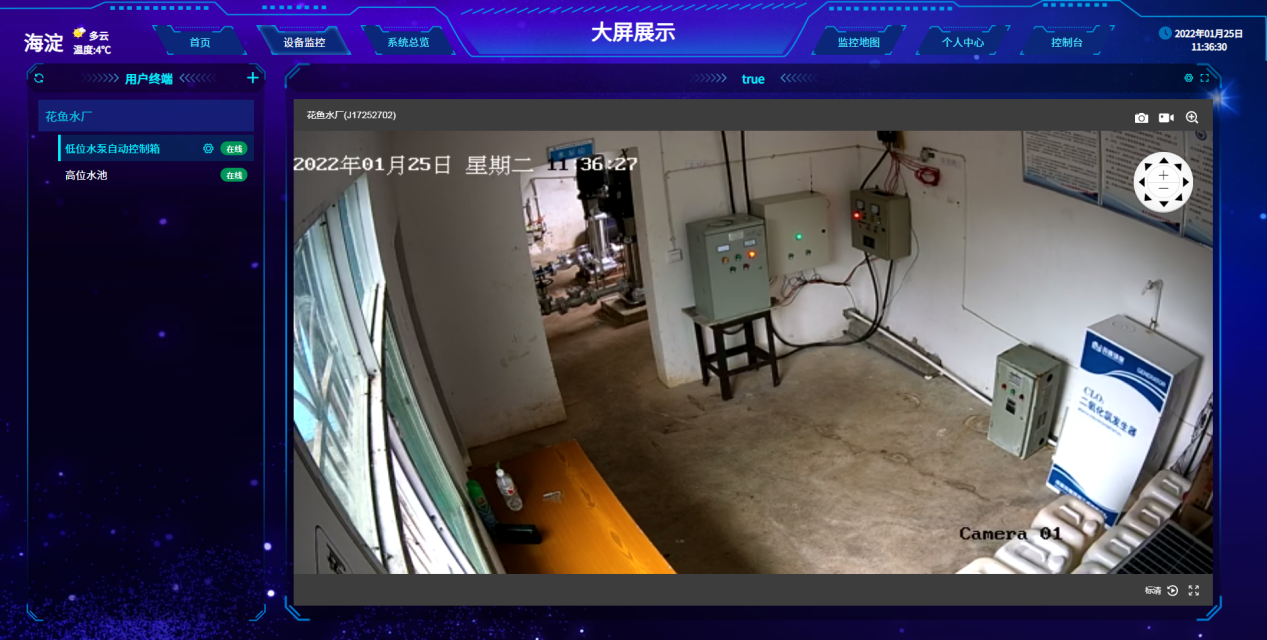

　　8.視頻監控

　　平臺支持接入海康威視/螢石云等網絡攝像頭，支持視頻監控和數據界面通步展示，當遠程控制水泵，閥門時，通過視頻監控獲取實時動作反饋。

　　七、使用效果

　　重點是控制柜自動控制系統監控上的效果體現。

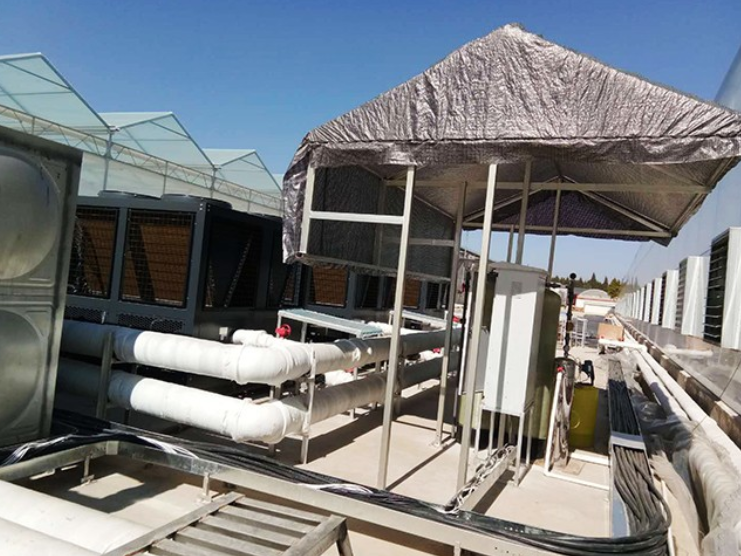

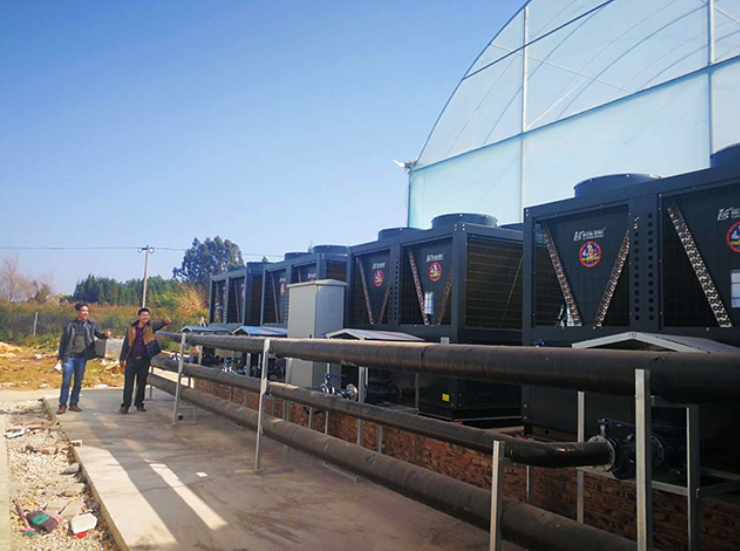

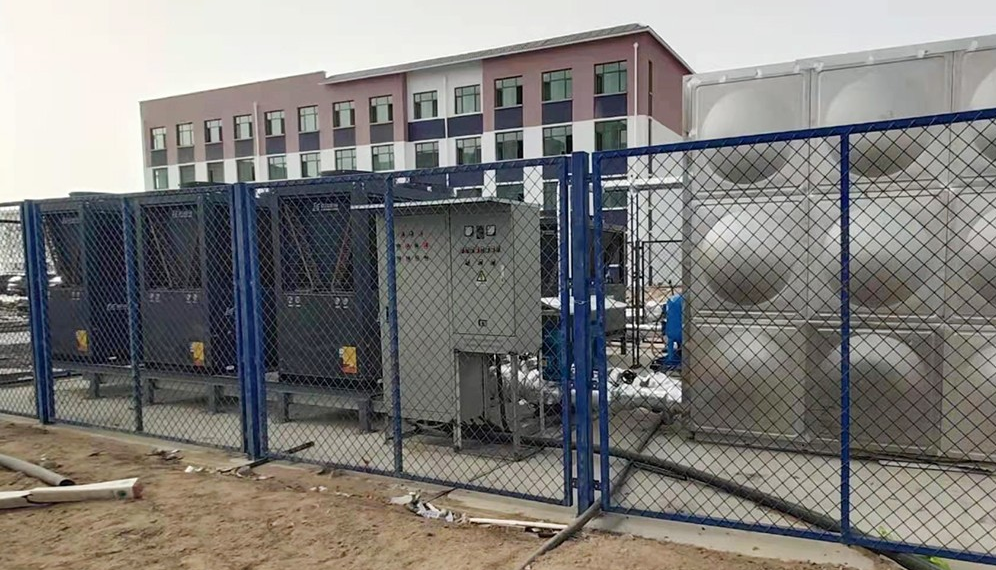

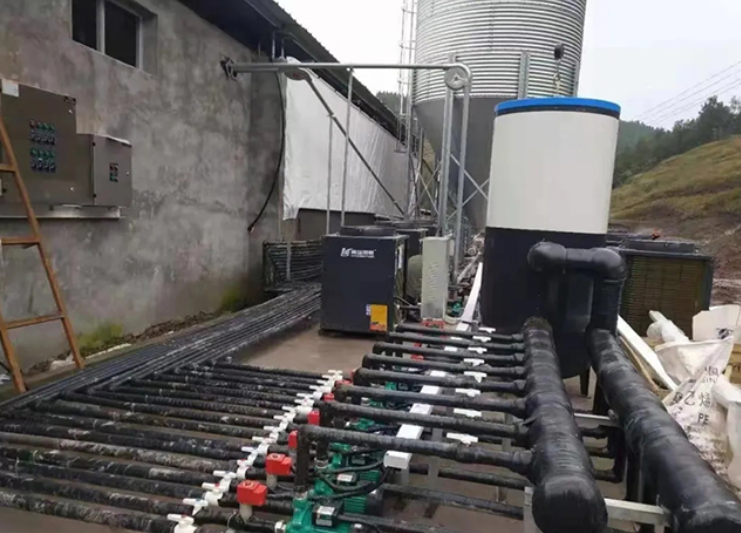

　　八、應用案例
