一、產品介紹

1、產品概述

本設備采用是一款激光數字式 PM2.5 傳感器。內置激光器和光電 接收組件，采用光散射原理,激光在顆粒物上產生散射光,由光電接收 器件轉變?yōu)殡娦盘?再通過特定算法計算出 PM2.5 質量濃度。設備還 具有長壽命、高精度、高重復性和高穩定性的特點。

本設備帶 LED 數碼管實時顯示，帶有 RS485 隔離通訊接口，帶 4-20mA/0-10V 輸出接口，能夠應用于氣象站，工地等檢測場景。

2、產品特點

DC7-30V 寬壓供電;

RS485 通訊光電隔離;

長壽命、高精度、高重復性、高穩定性;

LED 數碼管實時顯示;

檢測數值穩定準確;

產品一致性好。

3 、產品功能

☆0~1000ug/m3 范圍檢測;

☆支持 RS485 通訊;

☆支持標準 Modbus RTU 協議;

☆支持 4-20mA 或 0-10V 信號輸出;

☆0-255 設備地址可通過軟件設置;

☆支持波特率：2400,4800,9600,19200,38400,115200(默認 9600)。

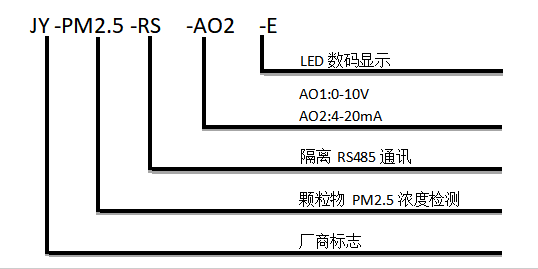

4、型號說明

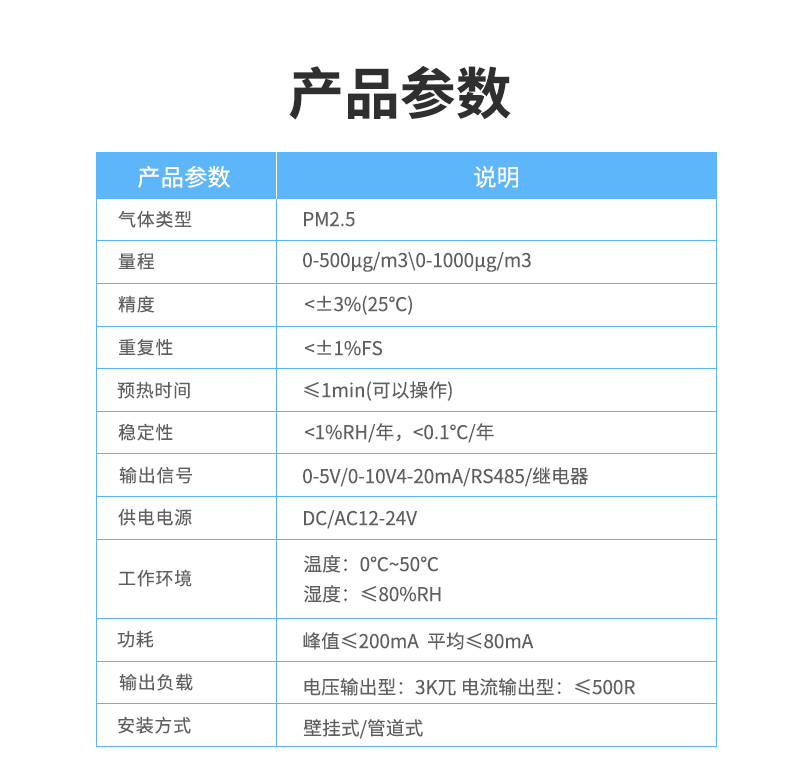

二、主要參數

三、接口說明

1 、RS485 接線

2 、4-20mA/0-10V 接線

四、通訊接線說明

1 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232，需要配 232-485 轉換器(工業環境 建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接 板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在 485 總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻。

2、模擬量接線方式

五、開發資料說明

1 、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：

http://www.prasetyo.cn.cn/software/software/Modbus%20POL  軟件及使用教程.rar

2 、Modbus 寄存器說明

寄存器地址表：

備注：

①：對 Modbus 的定義說明為準。

PLC 例程下載地址：

http://www.prasetyo.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://www.prasetyo.cn.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口 1 保持寄存器地址 1000

3 、指令列表

4 、指令詳解

PM2.5 查詢

獲取到的數據與實際值之間的關系為：實際值=返回值 FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 02 0BED 83

修改地址

FE 06 03 EA 00 02 3DB4

返回信息：

FE 06 03 EA 00 02 3DB4

六、測試軟件說明

1 、軟件下載

軟件下載鏈接地址：http://www.prasetyo.cn.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2 、軟件界面

JYDAM 調試軟件：

通訊測試

① 選擇設備當前串口號;

② 選擇默認波特率 9600;

③ 打開端口：

④ 右側有接收指令，即通訊成功。

3、模擬量數據輸入說明

① 選擇模擬量輸入;

② 下方可以直接查看數據大小和實時曲線。

七、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的 偏移地址進行讀取或設置。

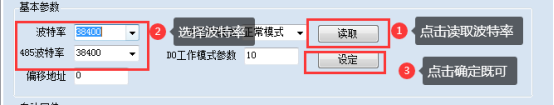

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率 和地址，操作后需要重啟設備和修改電腦串口設置。

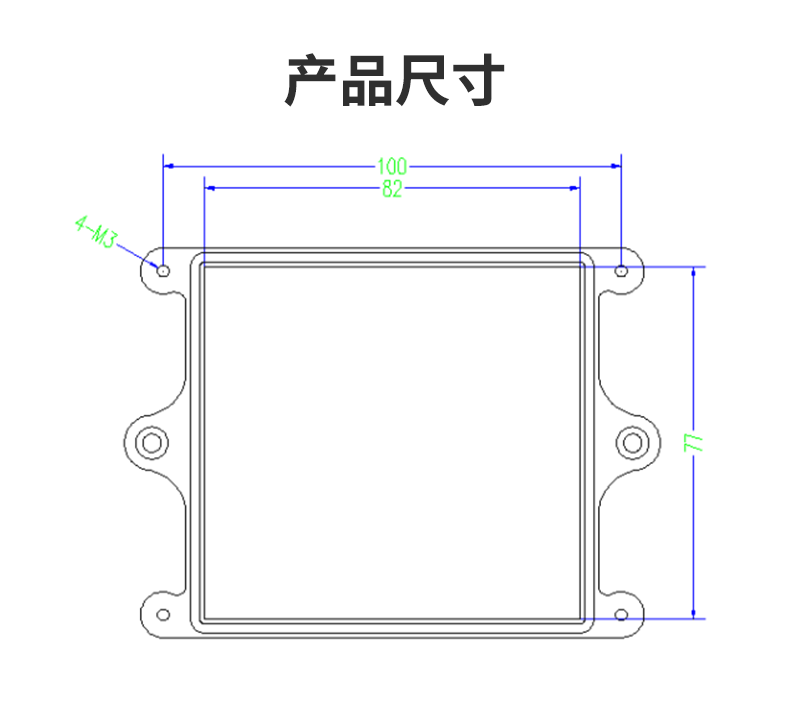

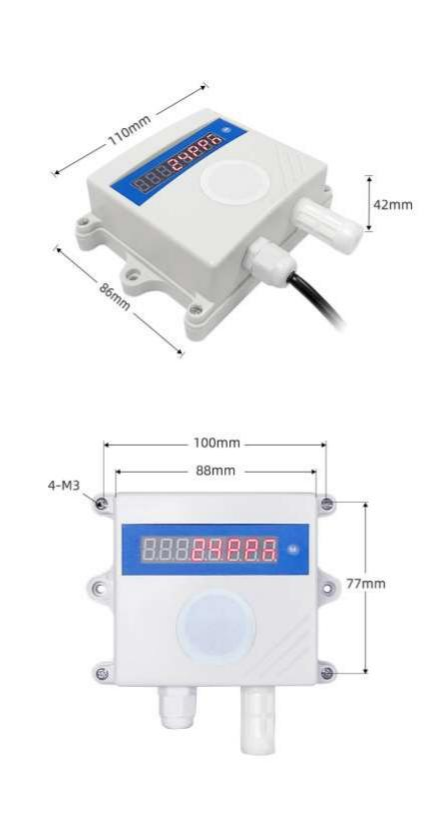

八、安裝尺寸

九、常見問題與解決方法

(1)485 設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。

(2)模擬量輸出設備與顯示差異較大

答：確認數據換算關系，一般 4mA 對應 0 ，20mA 對應上限。

(3)變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

(4)模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于 12V，且信號線不要太長。

(5)通電有較大數值，實際無氣體

答：設備傳感器需要進行預熱，通電 5 分鐘以上既可。
