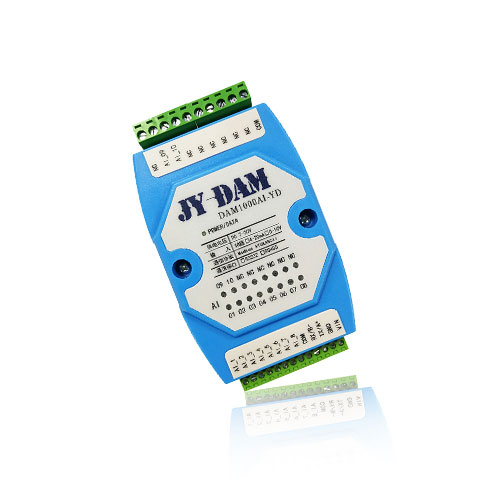

產品特點

• 供電電壓：DC7-30V
• 通信波特率：2400,4800,9600,19200,38400（默認9600，可以修改）
• 通信協議：支持標準modbus RTU ＆ASCII協議；
• 可以設置0-255個設備地址，可以通過軟件設置。

產品功能

• 10路12位分辨率模擬量輸入

產品選型

主要參數

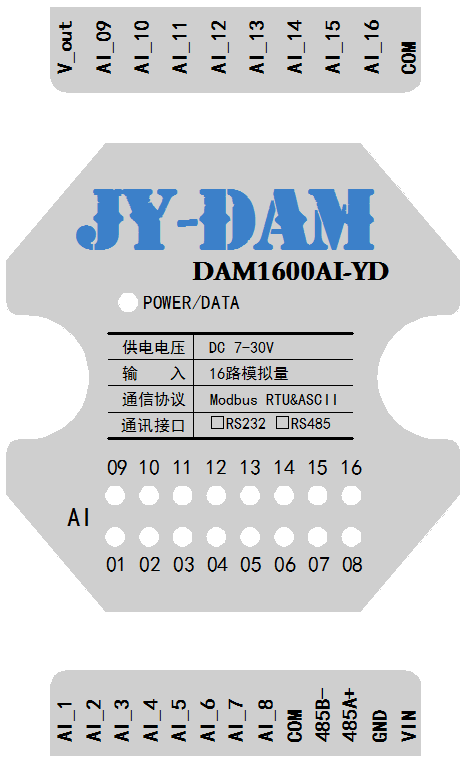

接口說明

VIN為供電電源正極，GND為供電電源負極。

接線方式

模擬量接線示意圖

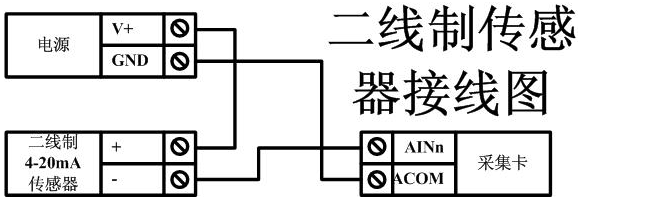

二線制：

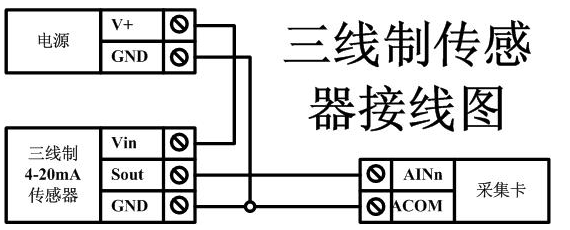

三線制：

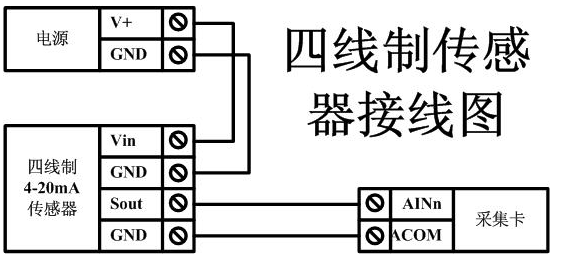

四線制：

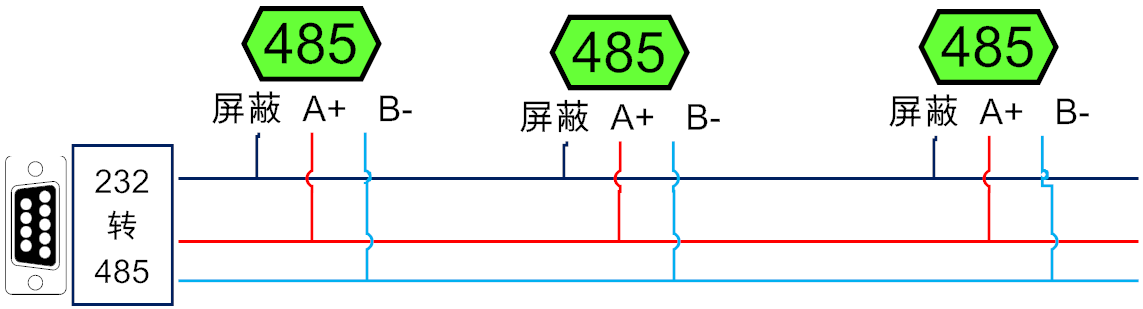

RS485級聯接線方式

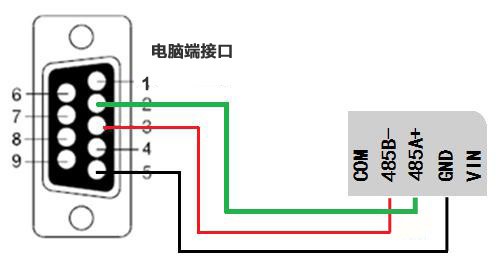

RS232接線連接方式

測試軟件說明

軟件功能：

• 開關量狀態查詢
• 調試信息查詢
• 偏移地址的設定

工作模式功能及設置

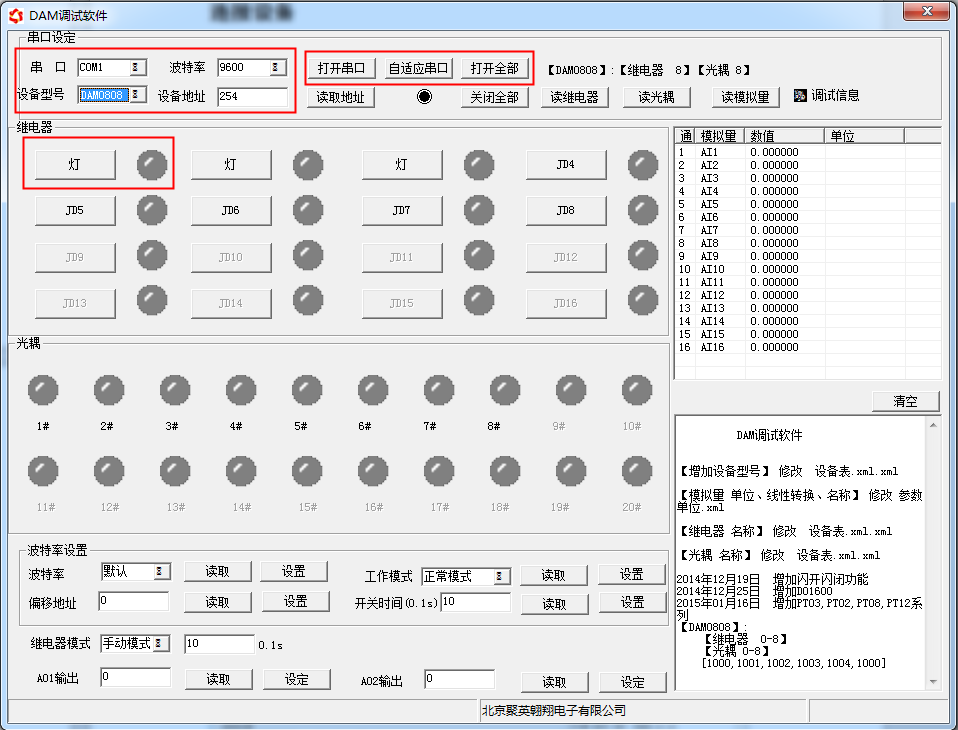

連接設備

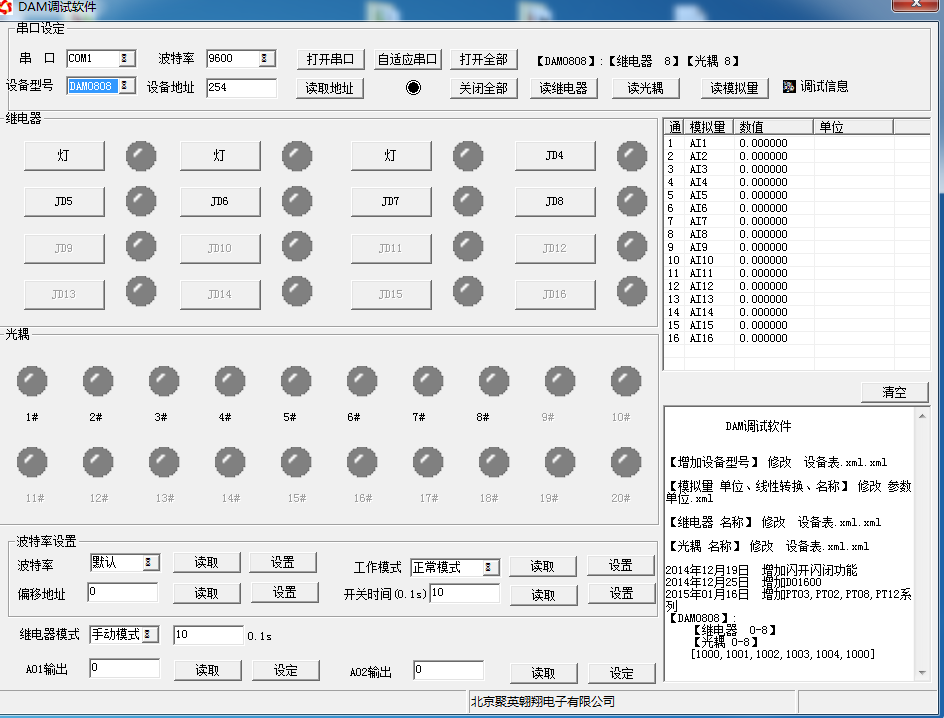

打開“聚英翱翔DAM調試軟件”；串口設定欄：串口選擇您電腦對應COM口，波特率選擇設備默認波特率（9600）（未自己設置過波特率前），設備地址填寫“254”（254為設備的廣播地址），設備型號選擇相對應型號，設置好以上設備的4個參數后點擊打開串口，點擊繼電器按鈕“JD1”若繼電器反應則連接成功。

設備地址的更改方法

設備地址的介紹

本設備是沒有撥碼開關的設備，所以設備地址 = 偏移地址。

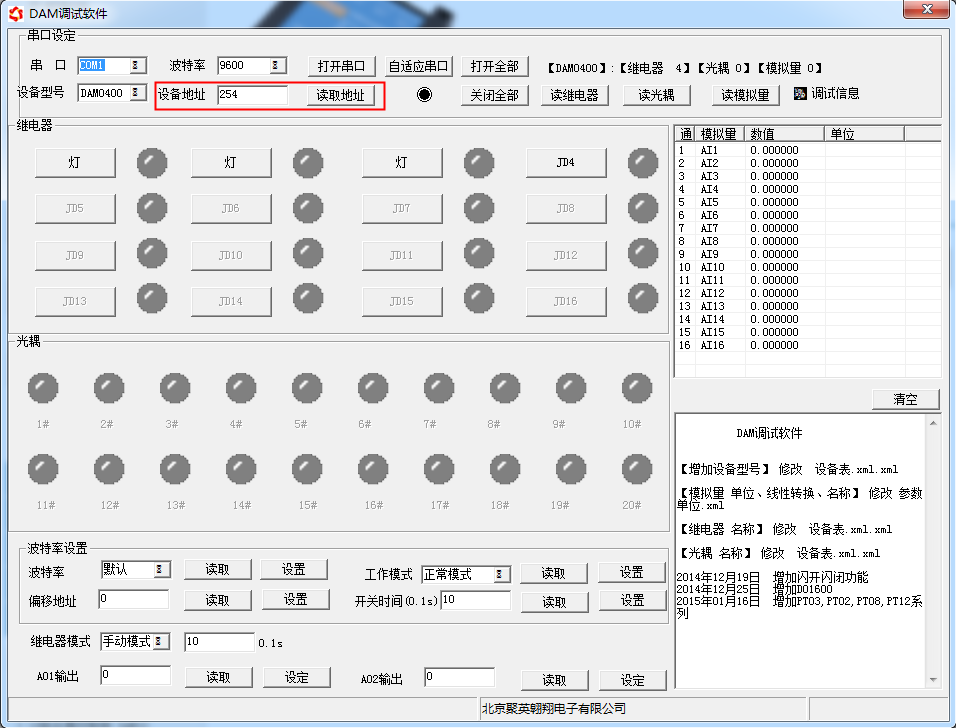

設備地址的讀取

點擊軟件上方“讀取地址”

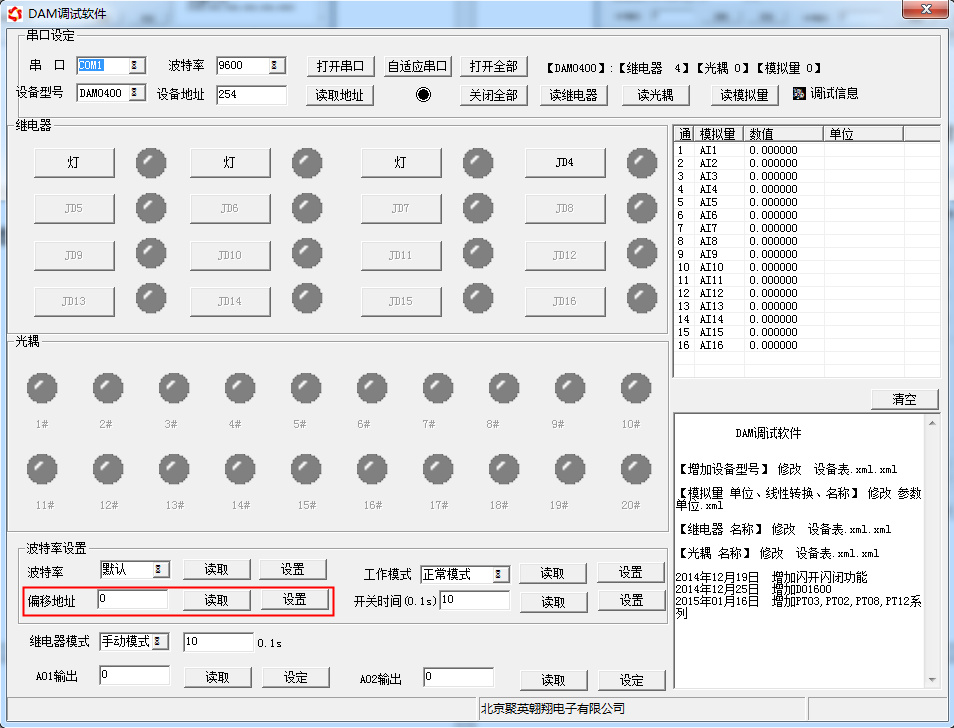

偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

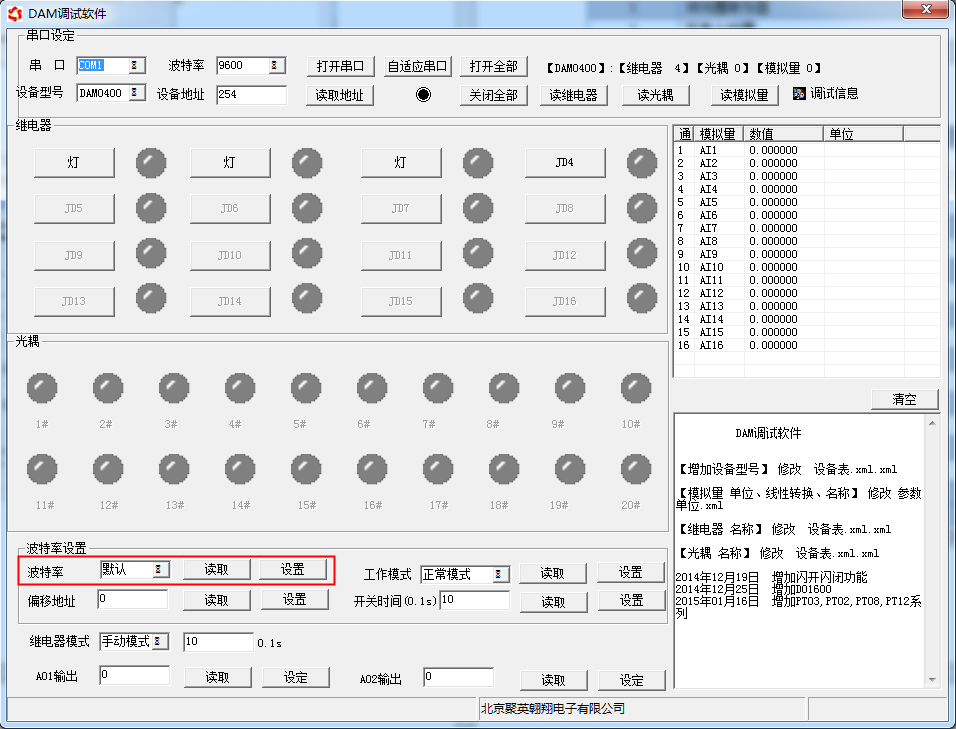

波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

通訊指令示例

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版下載地址：http://www.prasetyo.cn.cn/software/software/Modbus POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

Modbus寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485總線可以?huà)燧d多個設備。

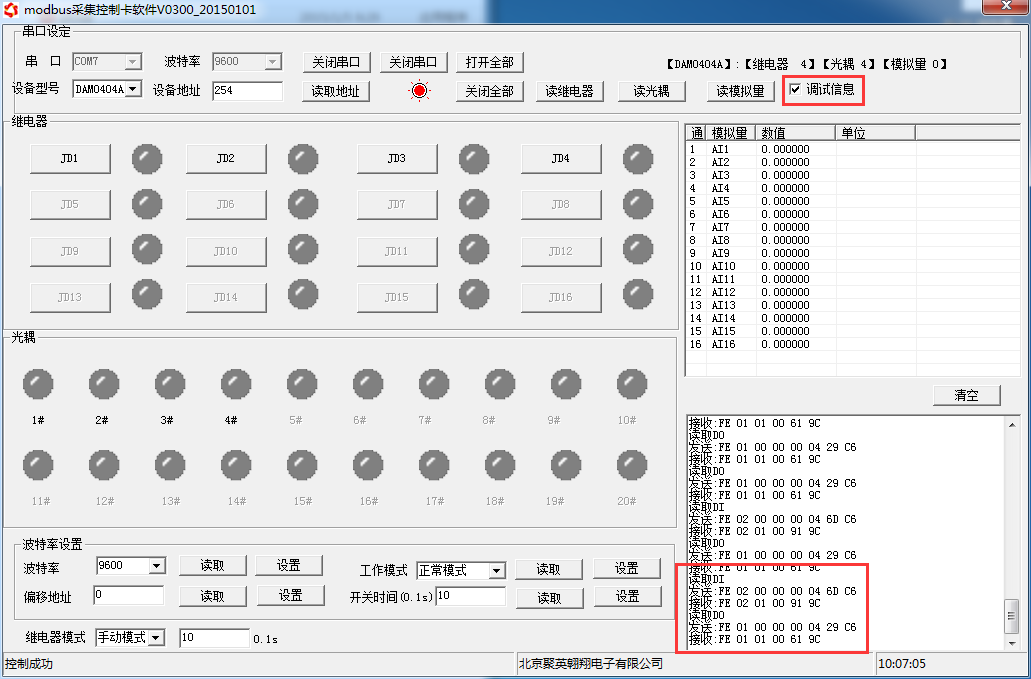

指令可通過“聚英翱翔DAM系列配置軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成

詳解：

1：查詢模擬量

發送碼：FE 04 00 00 00 01 25 C5

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24
