一. 產品介紹
1.1. 產品描述
JY-HWYK-01 紅外遙控器是一款 MODBUS 協議的萬能紅外控制器。具有紅外學習功能， 可以學習紅外遙控器的控制碼，從而代替遙控器對空調/電視等紅外遙控設備進行控制；帶 有批量下載批量導入功能，只需要學習一臺紅外遙控器的指令就可以，通過配置軟件可以批 量召測、批量下載，節省操作時間，帶有 RS485 接口支持 MODBUS-RTU 協議，對于支持 此協議的 PLC 、單片機控制系統、力控、組態王、昆侖通態等組態軟件均可以對大部分柜式 或壁掛式空調進行自動控制。
1.2. 產品特點
l 可通過控制線圈命令發射對應遙控碼
l 可連續學習遙控碼，方便快捷
l 可通過按鍵進入學習模式，無軟件也可配置
l 指示燈精準指示鍵值
l 每組遙控碼最大 1024 個字節
1.3. 產品功能
l 可學習 30 組遙控碼，每組遙控碼最大 1024 個字節
l 通訊接口支持 RS485
l 支持標準 Modbus RTU/TCP/ASCII 協議
l 寬電壓供電 DC 7~30V
l 支持波特率：2400,4800,9600, 19200,38400, 115200（可以通過軟件修改，默認 9600）；
l 可以設置 1-255 個設備地址，通過軟件設置。

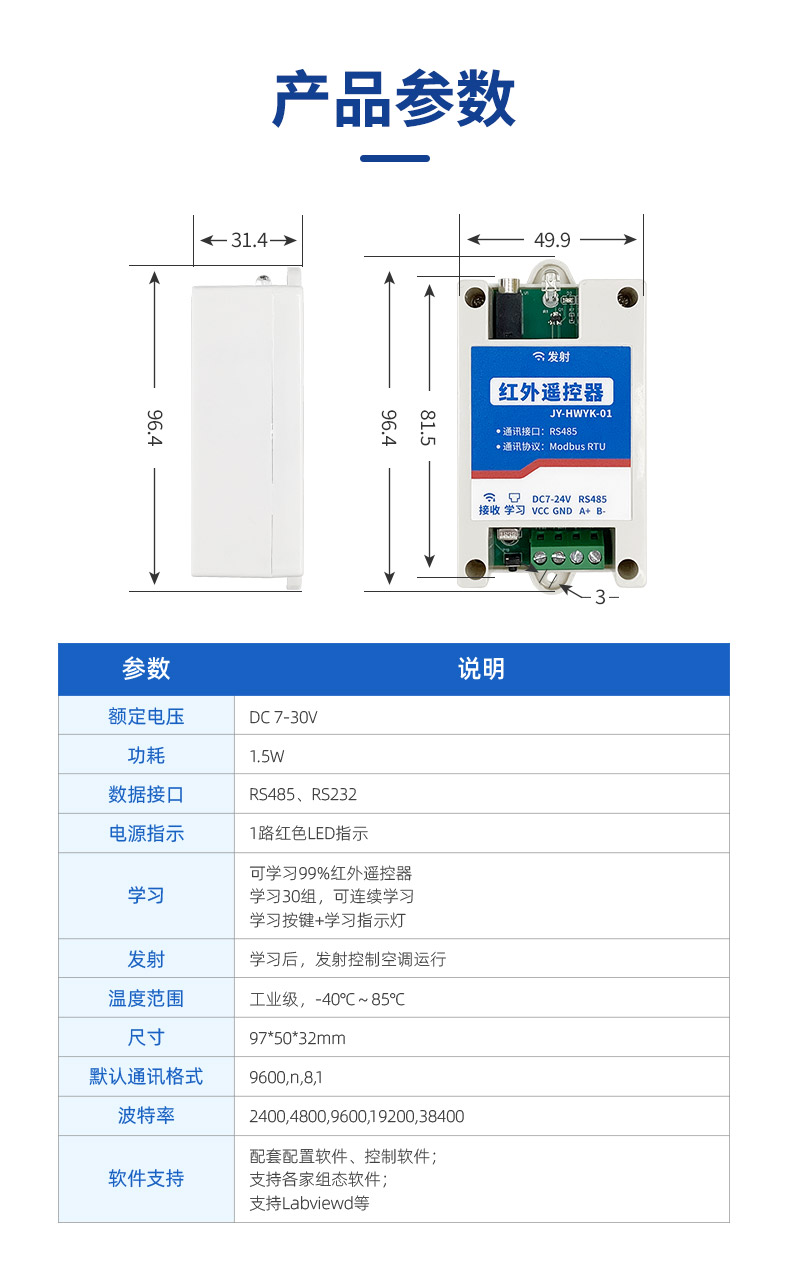

二. 產品參數
參數 | 說明 |
額定電壓 | DC 7-30V |
功耗 | 1.5W |
數據接口 | RS485、RS232 |
電源指示 | 1路紅色 LED 指示 |
學習 | 可學習99%紅外紅外遙控器 學習30組，可連續學習 學習按鍵+學習指示燈 |
發射 | 學習后，發射控制空調運行 |
溫度范圍 | 工業級，-40℃~85℃ |
尺寸 | 97*50*32mm |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600, 19200,38400 |
軟件支持 | 配套配置軟件、控制軟件； 支持各家組態軟件； 支持 Labviewd 等 |

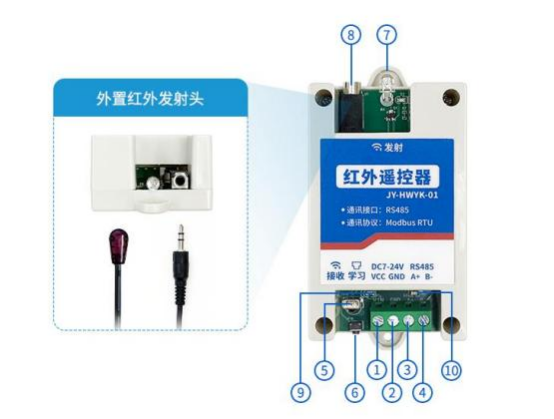

三. 接口說明
序號 | 功能 | 標注 | 說明 |
1 | 供電 DC 7-24V | VCC | 電源正極 |
2 | GND | 電源負極 |
3 | 通訊接口 | A+ | 485 A+接線引腳 |
4 | B- | 485 B-接線引腳 |
5 | 遙控學習接收器 | 接收 | 用于學習空調控制器發出的紅外控制編碼指令 |
6 | 按鍵 | 學習 | 用于配置遙控器學習功能  長按按鍵3s 進入學習模式；
|
|
|
| 短按0.5s，學習組值+1； 短按1s，學習組值+5。 |
7 | 紅外發射 | 發射 | 學習完成后，用于發射紅外控制信號控制空調/電視等設備 |
8 | 外置發射探頭接口 | - | 用于連接360 °發射探頭，安裝時方便探頭面向空調/電視等 紅外發射信號接收設備。 |

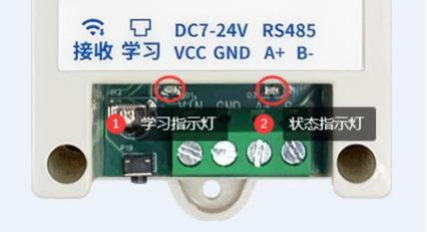

9 | 學習指示燈 | - | 不學習狀態下，為熄滅狀態； 學習狀態下，閃爍狀態代表當前在學習的組值： l 閃爍0.1秒一次 (?) -組值1； l 閃爍0.5秒一次 (??) -組值5； l 閃爍0.5秒一次+0.1秒一次 (?? ?) -組值6； 學習成功時，快速閃爍5次后自動進入下一組： 如當前組值6學習成功后，快速閃爍5次后，閃爍?? ? ? , 代表當前正在學習組值7。 |
10 | 狀態指示燈 | - | 默認紅色指示燈3s 閃爍一次； 按鍵長按3s 進入學習模式時，紅色常亮； 通訊時，上位機通訊一次，閃爍一次。 |
四. 使用說明
4.1. 按鍵學習
指示燈說明：
?? 代表學習指示燈0.5s 閃爍一次；
? 代表學習指示燈0.1s 閃爍一次。
1 、進入學習模式：長按學習按鍵 3 秒，狀態指示燈為紅色常亮，代表已經進入學習模式；
2 、選擇需要學習的組值：
u 比如選擇組值 1 ，長按學習按鍵0.5s ，學習指示燈狀態?;
u 遙控器對準設備接收器處（距離 10-30cm），按下遙控器按鍵，如開機操作，設備 紅外發射端面向空調/電視；
u 學習成功后，學習指示燈會快速閃爍 5 次，設備自動發射開機指令，控制空調/電視開機；
u 組值 1 學習成功后， 自動進入組值 2 學習，等待 3s 左右后，觀察學習指示燈狀態? ? , 按下遙控器按鍵操作學習組值 2；
u 后續組值學習操作相同。
③、指定某一組學習：
u 長按按鍵 0.5s ，學習組值+1；
u 長按按鍵 1s ，學習組值+5。
舉例說明：
u 學習組值 5 ，則長按按鍵 1s 一次，學習指示燈狀態??;
u 學習組值 6 ，則長按按鍵 1s一次+長按按鍵 0.5s 一次，學習指示燈狀態?? ?;
u 學習組值 12 ，則長按按鍵 1s 二次+長按按鍵 0.5s 二次，學習指示燈狀態?? ?? ? ?。
④、退出學習模式：長按學習按鍵 3 秒，狀態指示燈為 3s 閃爍一次，代表已經退出學習模 式。
4.2. 軟件學習
①、使用485 通訊轉換器連接電腦建立串口通訊；

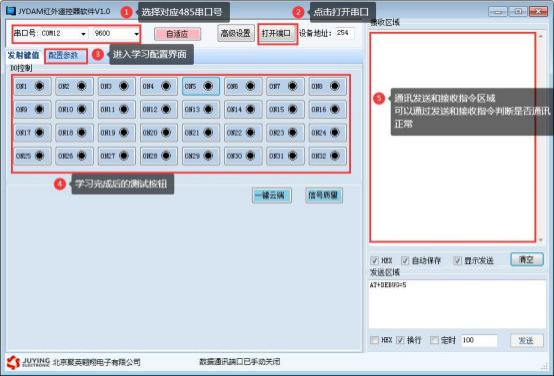

②、打開 JYDAM 紅外遙控器配置軟件
，界面如下：

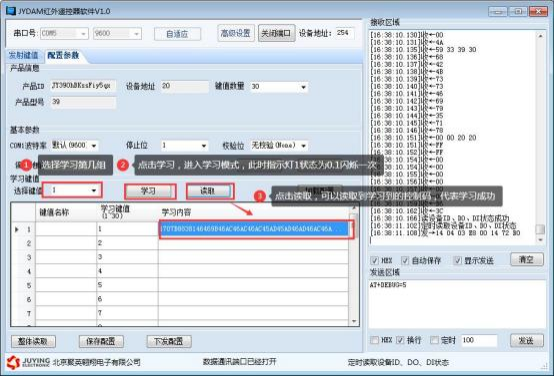

3 、進入配置參數界面，選擇學習組值，點擊學習后，學習指示燈狀態按照實際組值對應顯 示：
u 學習組值 1 ，學習指示燈狀態?;
u 學習組值 5 ，學習指示燈狀態??;
u 學習組值 12 ，學習指示燈狀態?? ?? ? ?; 學習成功后，可通過軟件讀取學習到的控制碼。
注意：通過軟件進入學習模式時，狀態指示燈不會紅色常亮，始終處于通訊指示狀態。
4.3. 驗證測試

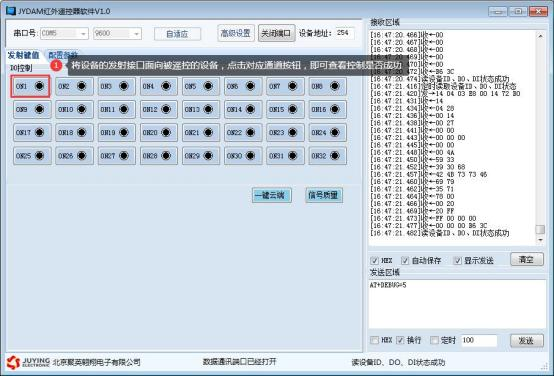

打開 JYDAM 紅外遙控器配置軟件
，進入發射鍵值工具欄，界面如下：
五. 指令說明

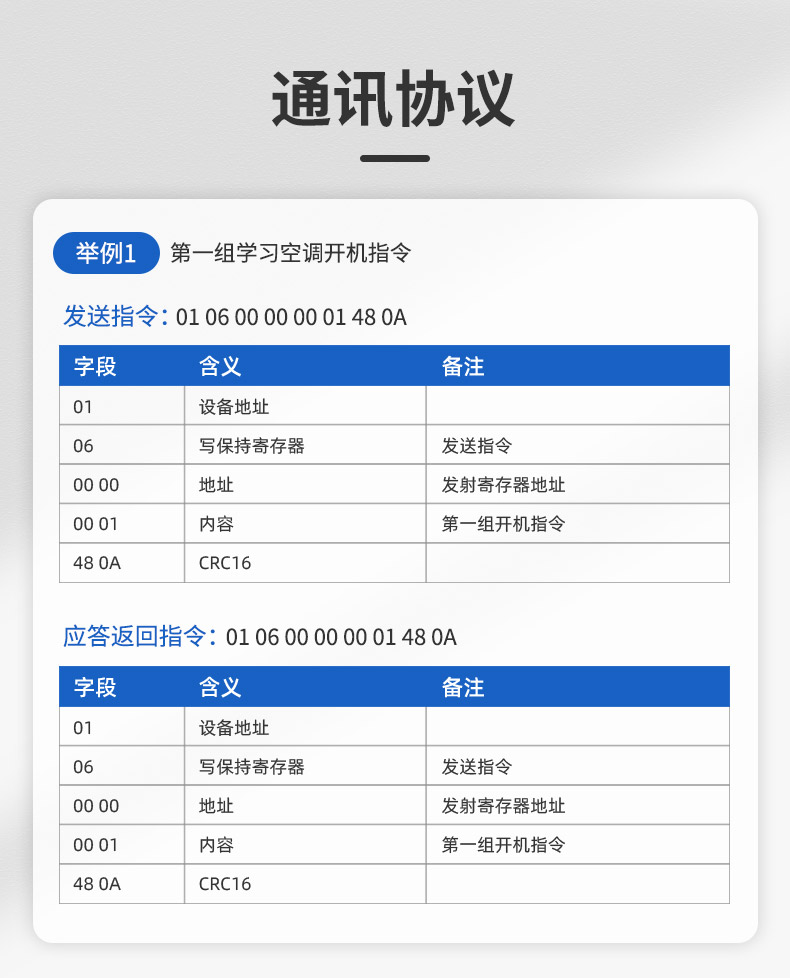

舉例：第一組學習空調開機指令
發送指令：
01 06 00 00 00 01 48 0A
字段 | 含義 | 備注 |
01 | 設備地址 |
|
06 | 寫保持寄存器 | 發送指令 |
00 00 | 地址 | 發射寄存器地址 |
00 01 | 內容 | 第一組開機指令 |
48 0A | CRC16 |
|
應答返回指令：
01 06 00 00 00 01 48 0A
字段 | 含義 | 備注 |
01 | 設備地址 |
|
06 | 寫保持寄存器 | 發送指令 |
00 00 | 地址 | 發射寄存器地址 |
00 01 | 內容 | 第一組開機指令 |
48 0A | CRC16 |
|

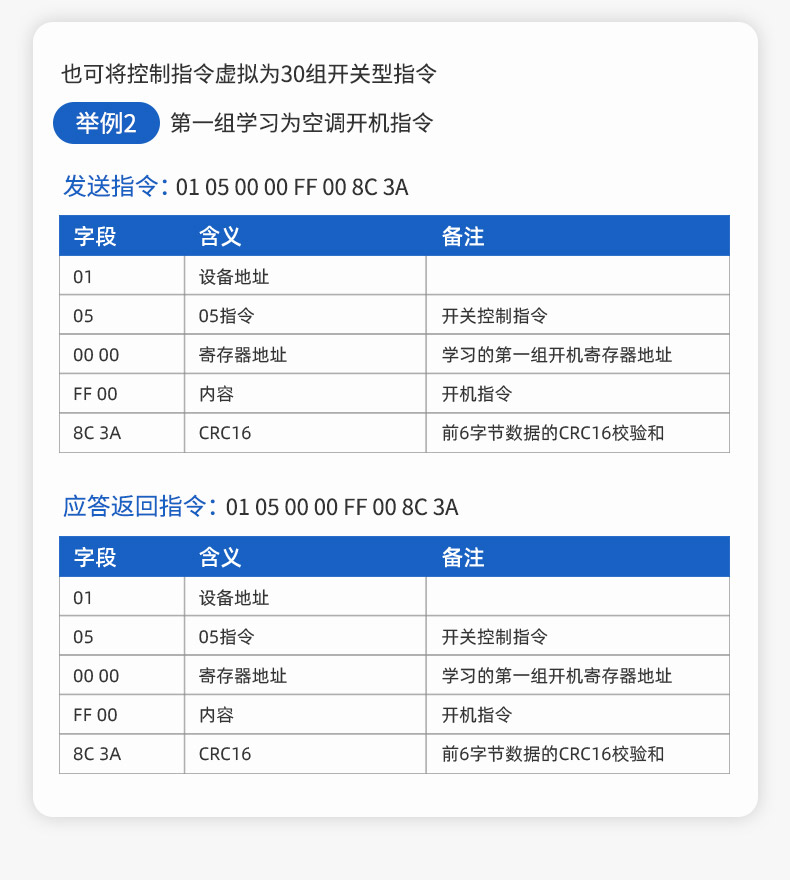

也可將控制指令虛擬為 30 組開關型指令 舉例：第一組學習為空調開機指令
發送指令：
01 05 00 00 FF 00 8C 3A
字段 | 含義 | 備注 |
01 | 設備地址 |
|
05 | 05 指令 | 開關控制指令 |
00 00 | 寄存器地址 | 學習的第一組開機寄存器地址 |
FF 00 | 內容 | 開機指令 |
8C 3A | CRC16 | 前 6 字節數據的 CRC16 校驗和 |
應答返回指令：
01 05 00 00 FF 00 8C 3A
字段 | 含義 | 備注 |
01 | 設備地址 |
|
05 | 05 指令 | 開關控制指令 |
00 00 | 寄存器地址 | 學習的第一組開機寄存器地址 |
FF 00 | 內容 | 開機指令 |
8C 3A | CRC16 | 前 6 字節數據的 CRC16 校驗和 |
六. 開發資料說明
寄存器說明：
功能碼03 保持寄存器
寄存器地址 （十進制） | 寄存器地址 （十六進制） | PLC 寄存器地址 | 功能說明 | 備注 |
0 | 0000 | 40001 | 發射鍵值 1~30 | 寫“1~30 ”代表發射鍵值1~30 內容 發射完成后自動清零 |
10 | 000A | 40011 | 學習鍵值 1~30 | 寫“1~30 ”代表學習鍵值1~30 內容 30 秒內沒有成功自動清零 |
1000 | 03E8 | 41001 | 波特率及校驗位 | 詳見下表 |
1002 | 03EA | 41002 | 設備地址 | 1~255 |
波特率及校驗位
Bit0~Bit7 | 波特率 | 0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0 ：無校驗 1 ：偶校驗（Even） 2 ：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位 |
線圈寄存器地址表：
寄存器地址 （十進制） | 寄存器地址 （十六進制） | PLC 寄存器地址 | 功能說明 | 備注 |
0 | 0000 | 00001 | 發射鍵值 1 | 發送打開線圈命令，對應發 射鍵值 |
1 | 0001 | 00002 | 發射鍵值 2 |
2 | 0002 | 00003 | 發射鍵值 3 |
3 | 0003 | 00004 | 發射鍵值4 |
4 | 0004 | 00005 | 發射鍵值 5 |
5 | 0005 | 00006 | 發射鍵值 6 |
6 | 0006 | 00007 | 發射鍵值 7 |
7 | 0007 | 00008 | 發射鍵值 8 |
8 | 0008 | 00009 | 發射鍵值 9 |
9 | 0009 | 00010 | 發射鍵值 10 |
10 | 000A | 00011 | 發射鍵值 11 |
11 | 000B | 00012 | 發射鍵值 12 |
12 | 000C | 00013 | 發射鍵值 13 |
13 | 000D | 00014 | 發射鍵值 14 |
14 | 000E | 00015 | 發射鍵值 15 |
15 | 000F | 00016 | 發射鍵值 16 |
16 | 0010 | 00017 | 發射鍵值 17 |
17 | 0011 | 00018 | 發射鍵值 18 |
18 | 0012 | 00019 | 發射鍵值 19 |
19 | 0013 | 00020 | 發射鍵值 20 |
20 | 0014 | 00021 | 發射鍵值 21 |
21 | 0015 | 00022 | 發射鍵值 22 |
|
22 | 0016 | 00023 | 發射鍵值 23 |
23 | 0017 | 00024 | 發射鍵值 24 |
24 | 0018 | 00025 | 發射鍵值 25 |
25 | 0019 | 00026 | 發射鍵值 26 |
26 | 001A | 00027 | 發射鍵值 27 |
27 | 001B | 00028 | 發射鍵值 28 |
28 | 001C | 00029 | 發射鍵值 29 |
29 | 001D | 00030 | 發射鍵值 30 |

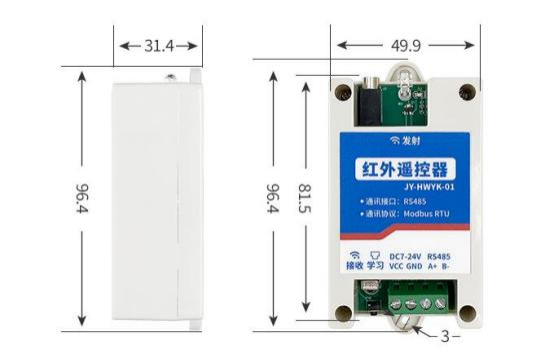

七. 安裝尺寸
