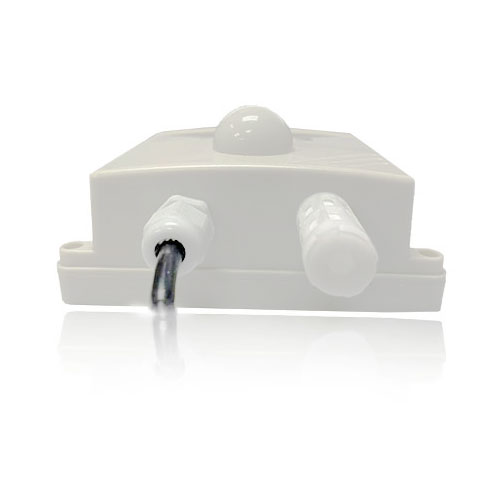

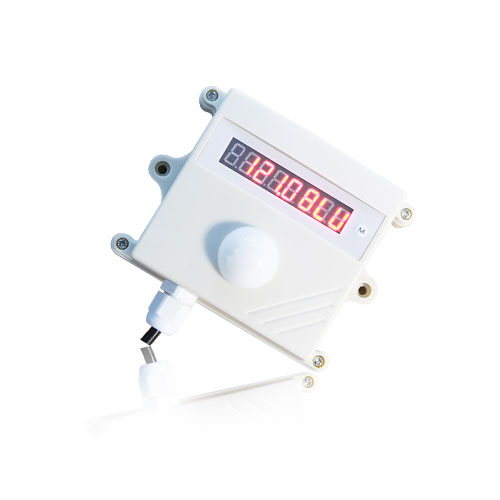

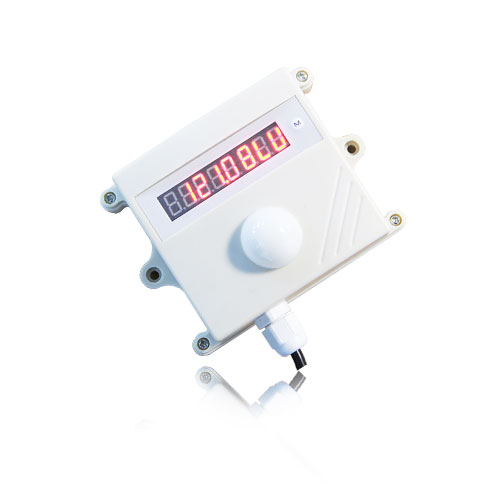

一、產品特點

l DC24V 供電;

l RS485 通訊隔離接口;

l 支持標準 modbus RTU 協議。

二、產品功能

l 光照度采集，量程可設置;

l 量程范圍為：0-1000/5000/10000/60000/100000/180000Lux;

l 變送模擬量輸出

l 支持波特率：2400,4800,9600,19200,38400。

三、產品型號

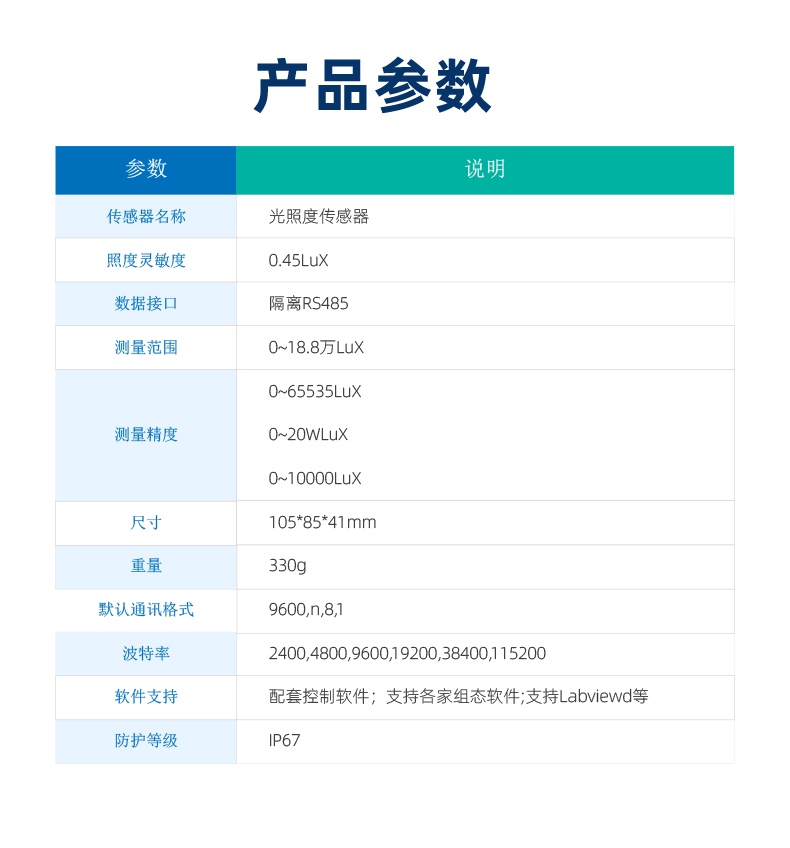

四、主要參數

引腳說明

五、通訊接線說明

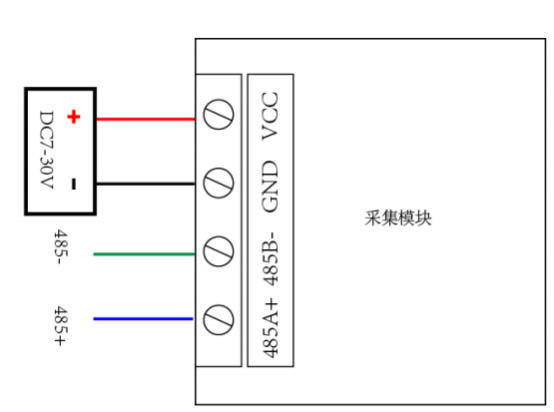

1、接線方式

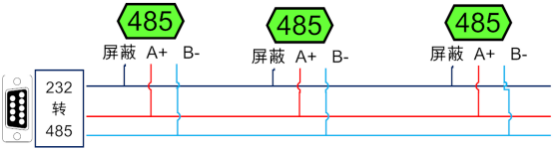

2、RS485 級聯接線方式

電腦自帶的串口一般是 RS232，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器)，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可 以接 GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

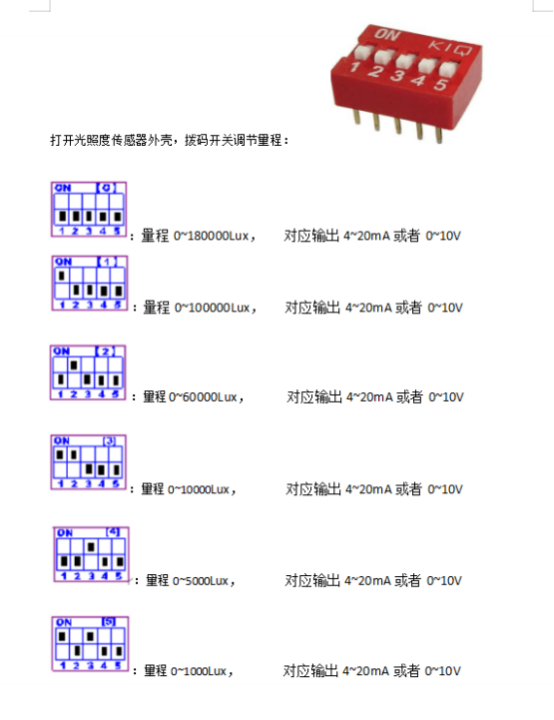

3、量程調整

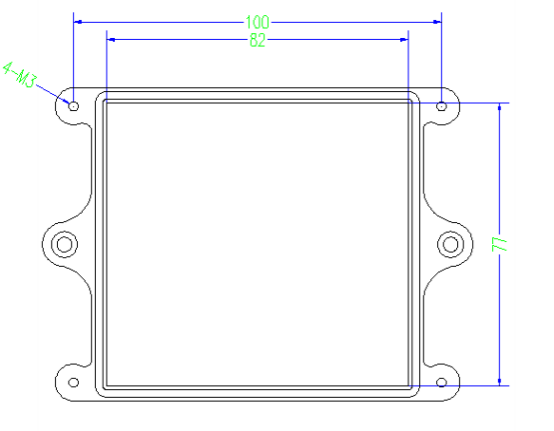

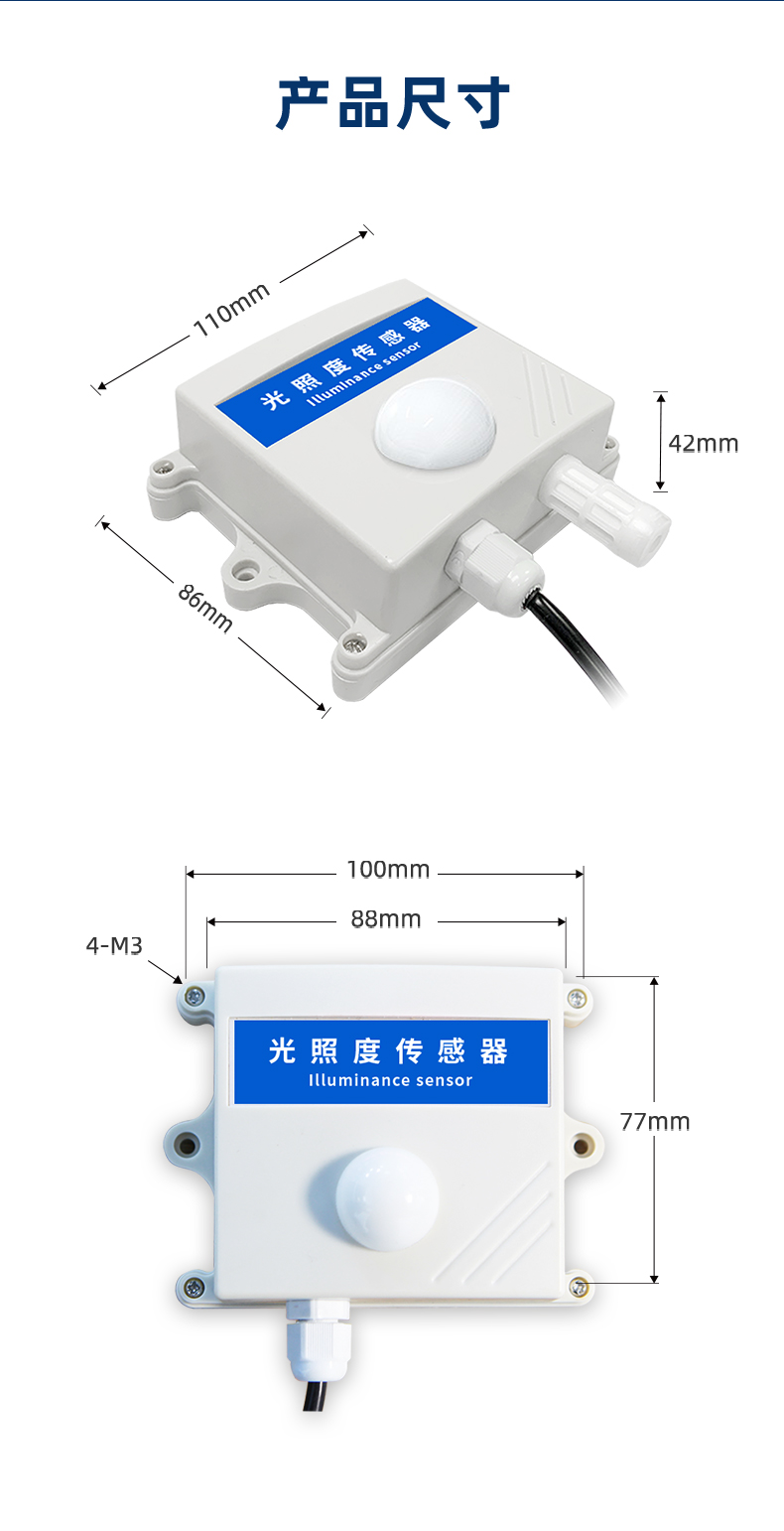

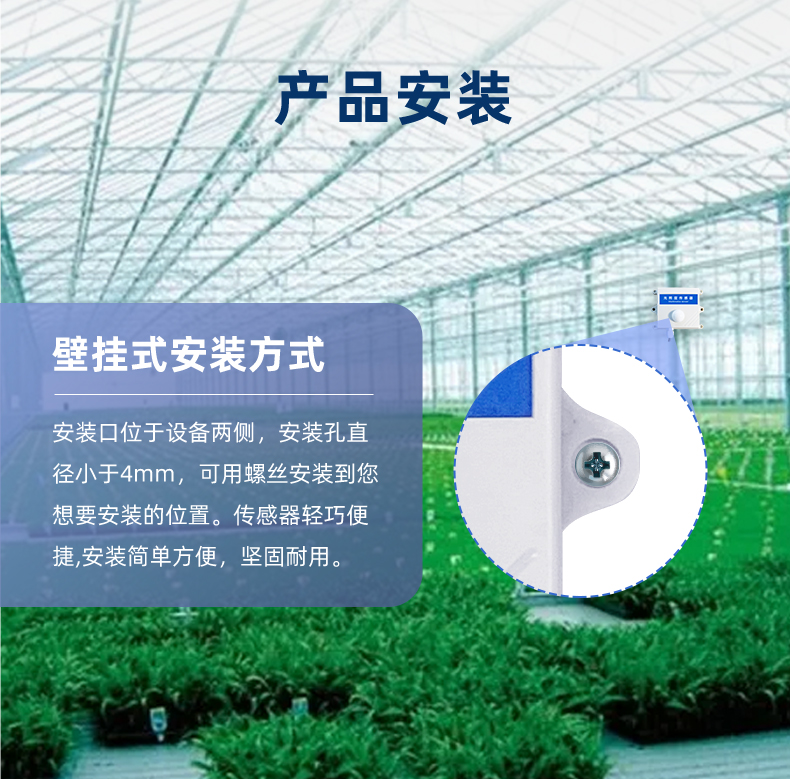

六、尺寸說明

七、測試軟件說明

1、軟件下載

http://www.prasetyo.cn/download/DAMSoftware.zip(軟件視頻教程連接)

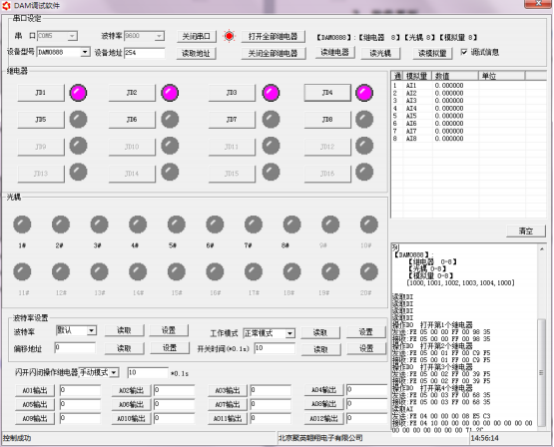

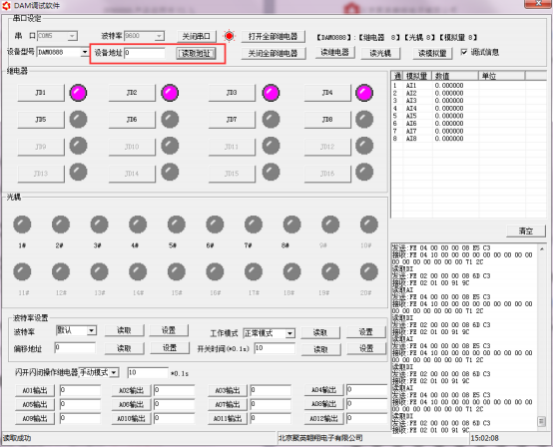

2、軟件界面

軟件功能

l 繼電器狀態查詢

l 繼電器獨立控制

l 模擬量讀取

l 開關量狀態查詢

l 調試信息查詢

l 工作模式的更改

l 偏移地址的設定

l 繼電器整體控制

3、通訊測試

① 選擇設備當前串口號，打開串口;

② 選擇對應的產品型號;

③ 設備地址修改為 254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址 為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

八、參數設置

1、設備地址

1.1、設備地址的介紹

DAM 系列設備地址默認為 0，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

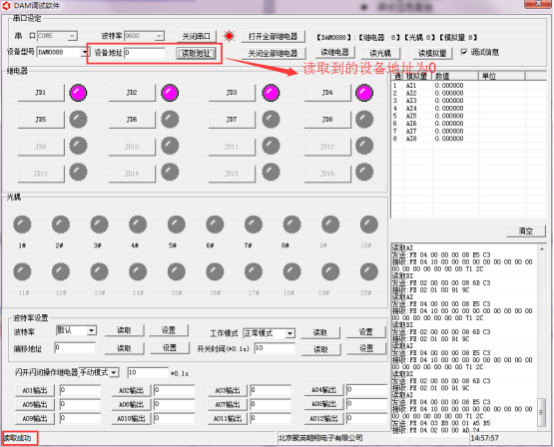

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254，然后點擊軟件上方“讀取地址” 即可讀到設備的當前地址。

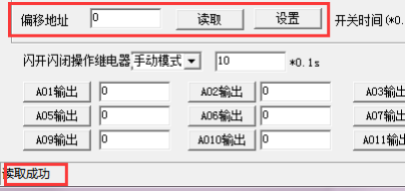

1.3、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏 移地址進行讀取或設置。

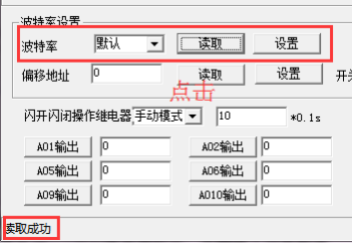

1.4、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率 和地址，操作后需要重啟設備和修改電腦串口設置。

九、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

2、Modbus 寄存器說明

線圈寄存器地址表：

波特率數值對應表

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。

當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上 有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板 卡，只有 485 總線才可以掛載多個設備。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對 于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經 說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者 寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

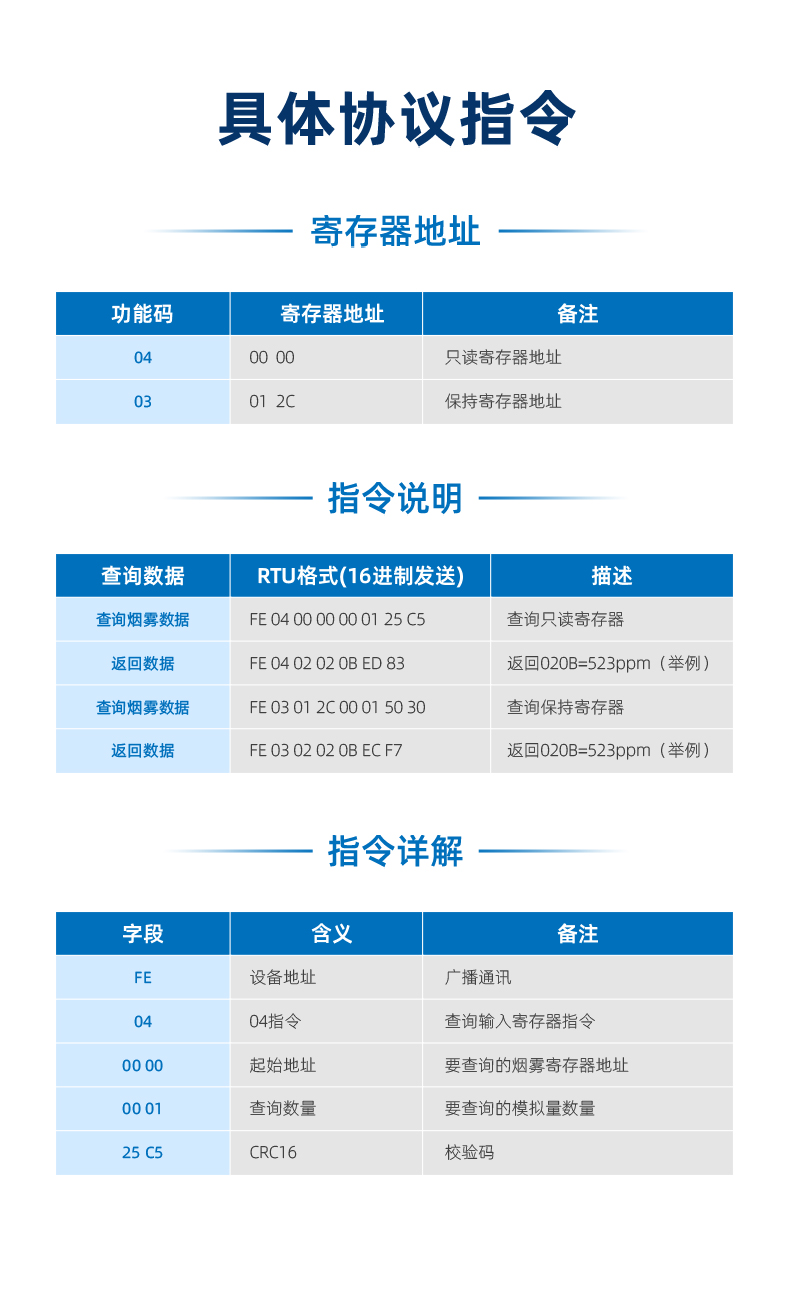

4、指令列表

5、指令詳解

照度查詢

查詢溫度

獲取到的數據與實際值之間的關系為：實際值=返回值*0.01 FE040000000265C4

模擬返回信息：

FE 04 04 00 36 D8 00 4E 85

十、常見問題與解決方法

1.板卡供電后無法建立通信，無法控制

首先測試不同波特率是否可以控制，485 接口注意 A+ 、B-線以及屏蔽線，屏蔽線不是 必須，但在通信誤碼率大的情況下必須接上，即便距離很近也可能出現此類情況。

2.485 總線，掛載了大于 1 個的設備，我以廣播地址 254 發送繼電器 1 吸和，但并不是所有模塊的繼電器 1 吸和。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。
