雙傾角傳感器

精度可達0.01° | 水平監測 | X軸測量 | Y軸測量

雙軸傾角傳感器，具有高精度、高穩定、卡爾曼濾波融合算法，測量?jī)A角精度為0.1，曲線數據實時動態顯示，支持三軸傾角，歐拉角，加速度檢測，支持5-12VDC供電

型號：傾角傳感器供電說明：5-12V 輸出信號：RS485 測量范圍：-90~90

一.主要參數

供電正	供電負	485A+	485B-
紅色/棕色	黑色/黃色	綠色	藍色

寄存器地址表：

功能碼04 輸入寄存器

功能碼03 保持寄存器

寄存器地址（十進制）	寄存器地址（十六進制）	數據類型	數據定義
0	0000	U16	（調零后）X 軸與 YZ 平面的夾角
1	0001	U16	（調零后）Y 軸與 XZ 平面的夾角
2	0002	U16	（調零后）Z 軸與 XY 平面的夾角
3	0003	U16	俯仰角
4	0004	U16	翻滾角
5	0005	U16	航向角
6	0006	U16	X 軸與 YZ 平面的絕對角度
7	0007	U16	Y 軸與 XZ 平面的絕對角度
8	0008	U16	Z 軸與 XY 平面的絕對角度
9	0009	U16	溫度
10	000A	U16	X 軸加速度
11	000B	U16	Y 軸加速度
12	000C	U16	Z 軸加速度
400	0190	U16	寫 1 調零
1000	03E8	U16	波特率見下表波特率數值對應表，默認為 0，支持 0-5。
1002	03EA	U16	偏移地址設備地址=偏移地址
1023	03FF	U16	X 軸正最大加速度
1024	0400	U16	X 軸負最大加速度
1025	0401	U16	Y 軸正最大加速度
1026	0402	U16	Y 軸負最大加速度
1027	0403	U16	Z 軸正最大加速度
1028	0404	U16	Z 軸負最大加速度

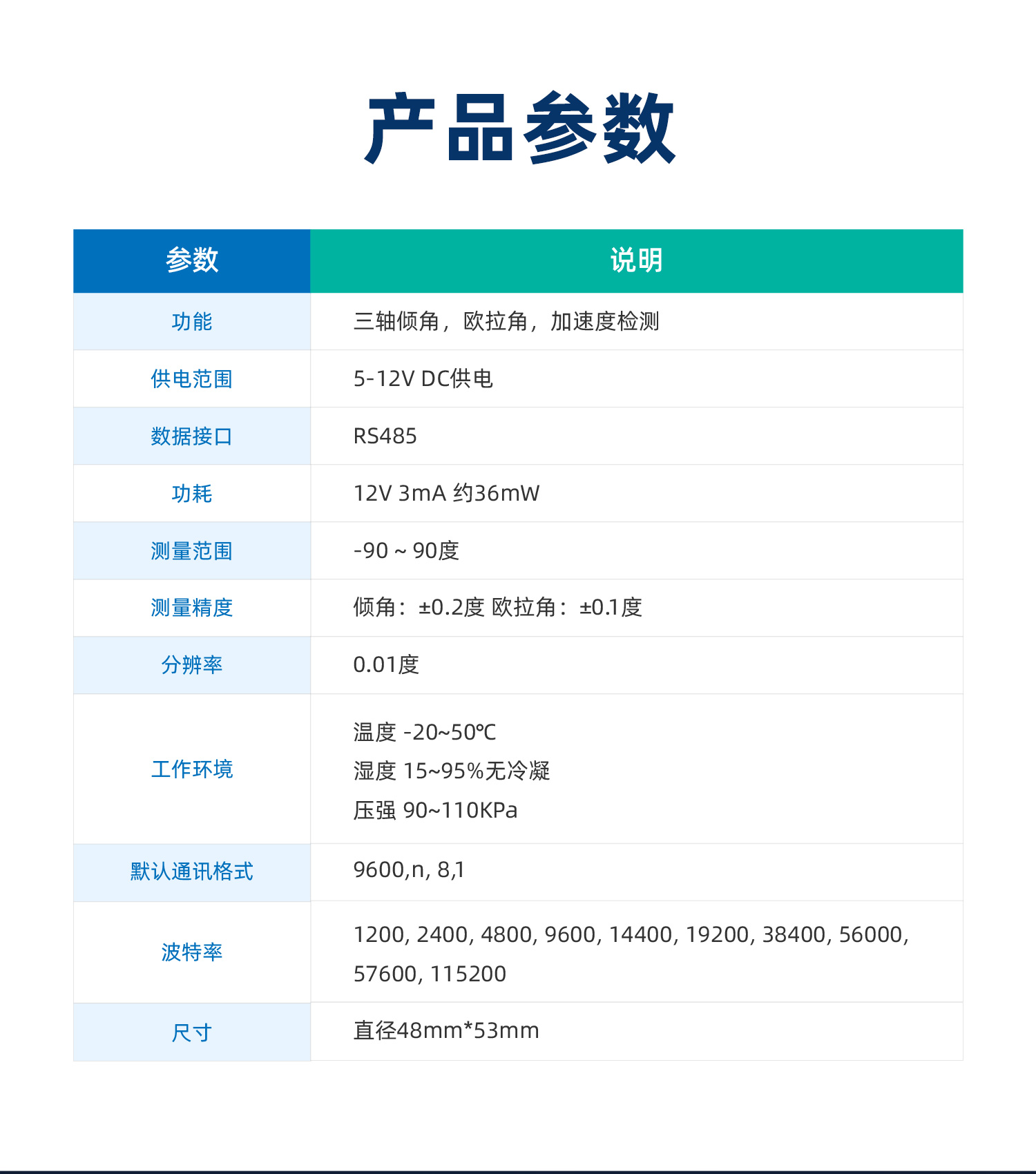

傾角傳感器產品參數
