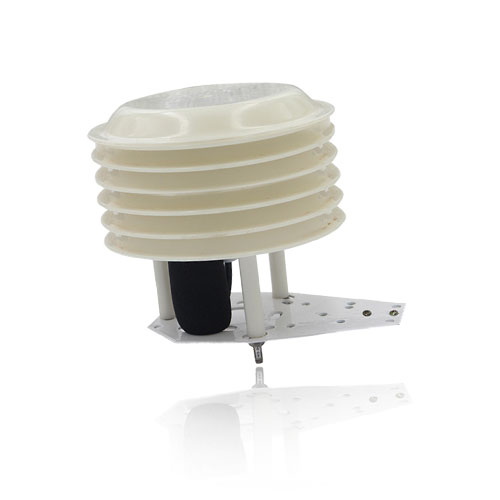

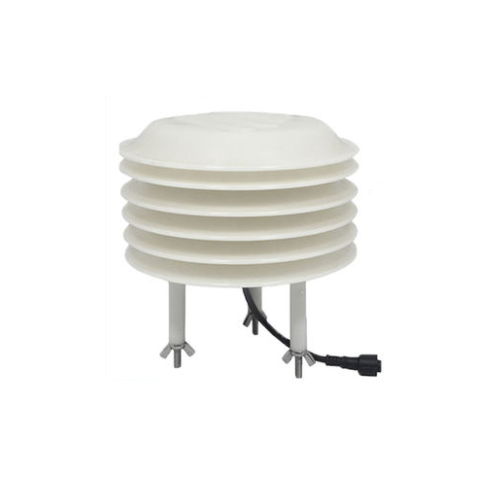

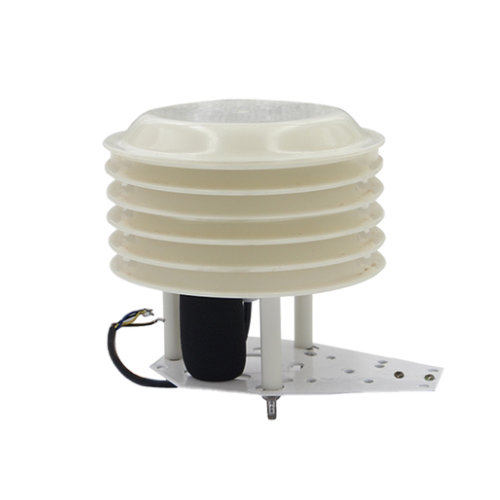

多功能氣象百葉盒

高靈敏度 | 最多支持7種環境參數采集 | 標準MODBUS協議 | 支持PLC | DC7-30V寬壓供電

百葉箱體，防雨防雪同時通風透氣，保持與外部環境一致，適用于高溫高濕、粉塵雨雪等惡劣環境監測，七合一多種環境監測，支持二氧化碳、光照度、溫度、濕度、PM2.5、大氣壓強、紫外線、PM2.5等環境參數監測，應用于小型氣象站、氣象局、農業等場景

供電說明：DC 7-30V 輸出信號：RS485 測量范圍：0~5000ppm/0~18.8萬LuX/-... 通訊協議：Modbus 安裝方式：支架安裝

技術手冊 在線購買

概述特點 性能參數 相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品介紹

1、產品概述

氣象百頁盒是針對氣象站設計的一款環境數據信息采集設備，可以同時監測空氣溫濕度、光照度、二氧化碳基本參數，還可以擴展大氣壓、紫外線、PM2.5等參數采集，使用RS485回傳到PLC或其他上位機，實現一體化采集。

本產品位百葉盒外殼形式，可防止戶外防淋雨，多應用與農業監測，氣象站等設施，用于數據分析。

2、產品特點

?DC7-30V寬壓供電;

?RS485通訊光電隔離;

?長壽命、高精度、高重復性、高穩定性;

?可同時支持7種環境參數。

3、產品功能

?溫濕度采集;

?光照度采集;

?二氧化碳采集;

?可拓展大氣壓、紫外線、PM2.5采集;

?支持4-20mA或0-10V信號輸出;

?0-255設備地址可通過軟件設置;

?支持波特率：2400,4800,9600,19200,38400,115200(默認9600)。

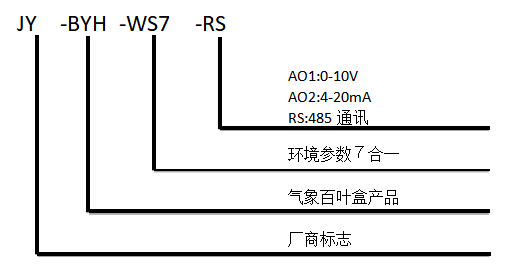

4、型號說明

聚英氣象百葉盒型號說明

型號	RS485	4-20MA/0-10V	描述
JYBYH-WS2-RS	●		溫濕度-RS485
JYBYH-WS2-AO2		●	溫濕度-4-20MA
JYBYH-WS4-RS	●		溫濕度、光照、二氧化碳-RS485
JYBYH-WS6-RS	●		溫濕度、光照、二氧化碳、大氣壓、紫外線
JYBYH-WS7-RS	●		溫濕度、光照、二氧化碳、大氣壓、紫外線、PM2.5

二、主要參數

參數	說明
數據接口	隔離RS485
額定電壓	DC 7-40V
二氧化碳	范圍：0~5000ppm（默認）精度：±(50ppm+3%讀數值)
光照度	范圍：0~18.8萬Lux 精度：1Lux（25℃）
溫度	范圍：-40℃到120℃ 精度：±0.3℃
濕度	范圍：0-100%RH 精度：±2.0%RH
大氣壓強	范圍：300-1100HPa 精度：±1HPa
紫外線范圍	范圍：0~300 mW/cm2
PM2.5范圍	范圍：0-1000ug/m³ 精度：±10%
模擬量輸出	4-20mA 對應 -40-120℃ 0-100% （僅溫濕度套餐） 0-10V 對應 -40-120℃ 0-100%
尺寸	直徑138*高78
重量	g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件、支持Labviewd等

三、接口說明

1、RS485接線

氣象百葉盒接線說明

供電正	供電負	485A+	485B-
紅色	黑色/黃色	綠色	藍色

2、4-20mA/0-10V接線

聚英氣象百葉盒接線圖

供電正	供電負	信號輸出	信號負
紅色	黑色/黃色	綠色	藍色

四、通訊接線說明

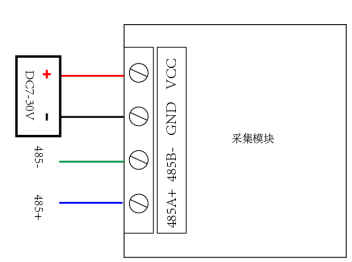

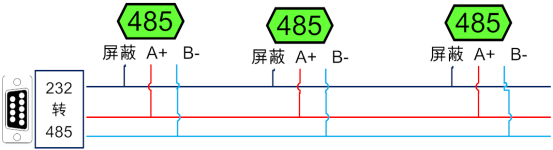

1、RS485級聯接線方式

聚英氣象百葉盒通訊接線說明

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在485總線的頭尾兩端的信號線AB之間各并聯一個120R電阻。

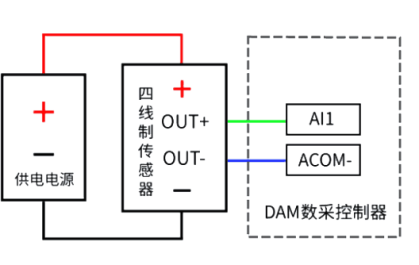

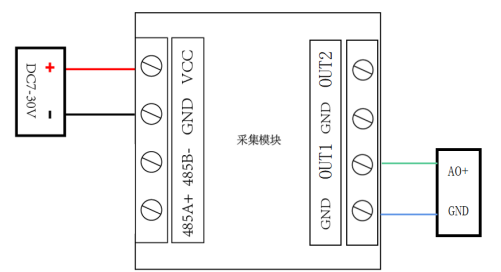

2、模擬量接線方式

聚英氣象百葉盒模擬量集線方式

五、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://www.prasetyo.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址		說明
模擬量數據
溫度數據	04：只讀寄存器備注：（03：保持寄存器起始地址位300）	0	s16	溫度，單位0.01℃
濕度數據		1	u16	濕度，單位0.01%
二氧化碳		2	u16	二氧化碳，單位1ppm
光照度高		3	u16	照度高16位
光照度低		4	u16	照度低16位，單位1lux
大氣壓強		6	u16	大氣壓，單位1HPa
紫外線		7	u16	紫外線，單位1mW/cm²
PM2.5		8	u16	PM2.5，單位1ug/m³
配置參數
通信波特率	06：寫寄存器指令	1000		見下表波特率數值對應表，默認為0，支持0-5。
偏移地址	06：寫寄存器指令	1002		設備地址=偏移地址+撥碼開關地址

備注：

①：對Modbus的定義說明為準。

PLC例程下載地址：

http://www.prasetyo.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://www.prasetyo.cn.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗(Even) 2：奇校驗(Odd)
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令列表

查詢數據	RTU格式(16進制發送)	描述
查詢溫度數據	FE 04 00 00 00 01 25 C5	查詢0寄存器
返回?cái)?shù)據	FE 04 02 0A 01 6A 44	返回0A01=25.61℃（舉例）
查詢濕度數據	FE 04 00 01 00 01 74 05	查詢1寄存器
查詢CO₂數據	FE 04 00 02 00 01 84 05	查詢2寄存器
查詢光照數據	FE 04 00 03 00 02 95 C4	查詢3、4寄存器
查詢大氣壓數據	FE 04 00 05 00 01 35 C4	查詢5寄存器
查詢紫外線數據	FE 04 00 06 00 01 C5 C4	查詢6寄存器
查詢PM2.5數據	FE 04 00 07 00 01 94 04	查詢7寄存器
查詢8個寄存器	FE 04 00 00 00 08 E5 C3	查詢?nèi)考拇嫫?/span>

修改地址	RTU格式(16進制發送)	描述
查詢地址	FE 04 03 E8 00 01 A5 B5	查詢當前地址
返回?cái)?shù)據	FE 04 02 00 02 2C E5	當前地址為02（舉例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址為02（舉例）
返回?cái)?shù)據	FE 06 03 EA 00 02 3D B4	已修改為02

4、指令詳解

1：溫度查詢

查詢溫度

FE 04 00 00 00 01 25 C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16	校驗位

返回信息：

FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節
AD 24	CRC16	校驗位

2：濕度查詢

查詢濕度

FE 04 00 01 00 01 74 05

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 01	起始地址	要查詢的第二路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
74 05	CRC16	校驗位

返回信息：

FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL)	查詢的AD字	TH為濕度高字節，TL 為濕度低字節
AD 24	CRC16	校驗位

3：二氧化碳查詢

查詢二氧化碳

FE 04 00 02 00 01 84 05

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 02	起始地址	要查詢的二氧化碳寄存器地址
00 01	查詢數量	要查詢的數量
84 05	CRC16	校驗位

返回信息：

FE 04 02 03 E8 AD 9A

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
03 E8	查詢的AD字	二氧化碳值=0x3E8 = 1000ppm
AD 9A	CRC16	校驗位

4：照度查詢

查詢照度

FE 04 00 03 00 02 95 C4

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 03	起始地址	要查詢的照度寄存器地址
00 02	查詢數量	要查詢的模擬量數量
95 C4	CRC16	校驗位

模擬返回信息：

FE 04 04 00 36 D8 00 4E 85

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
04	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 36	照度高16位	照度值 =0x36D800 = 35942.40 Lux
D8 00	照度低16位	照度值 =0x36D800 = 35942.40 Lux
4E 85	CRC16	校驗位

5：查詢多個寄存器

FE 04 00 00 00 08 E5 C3

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	起始寄存器地址
00 08	查詢數量	要查詢的模擬量數量
95 C4	CRC16	校驗位

模擬返回信息：

FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
10	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 00	第一字節	溫度數據
00 00	第二字節	濕度數據
00 00	第三字節	二氧化碳數據
00 00	照度高16位	光照度數據
00 00	照度低16位	光照度數據
00 00	第六字節	大氣壓數據
00 00	第七字節	紫外線數據
00 00	第八字節	PM2.5數據
71 2C	CRC16	校驗位

修改地址

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06指令	寫寄存器指令
03 EA	起始地址	修改氫氣地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06指令	寫寄存器指令
03 EA	起始地址	修改氫氣地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

六、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.prasetyo.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2、軟件界面

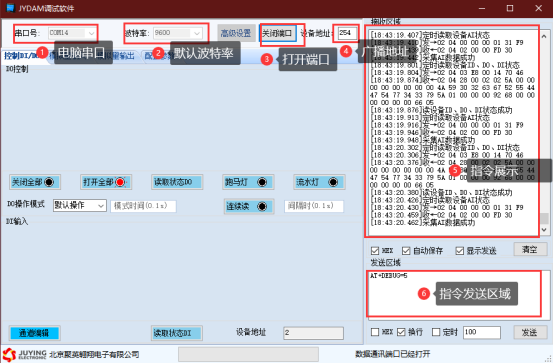

JYDAM調試軟件：

聚英調試軟件界面

通訊測試

①　選擇設備當前串口號;

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令，即通訊成功。

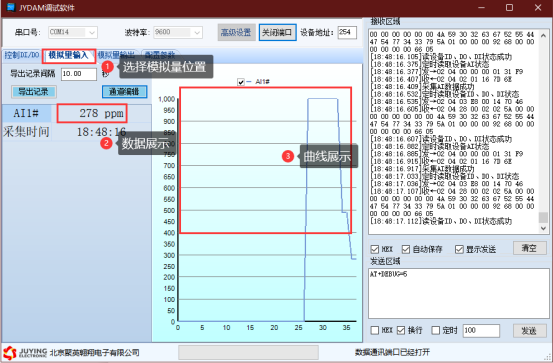

3、模擬量數據輸入說明

①　選擇模擬量輸入;

②　下方可以直接查看數據大小和實時曲線。

聚英調試軟件界面

七、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

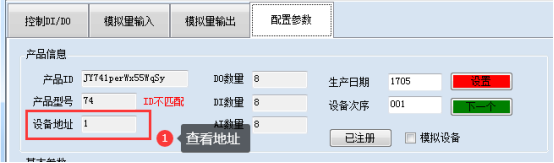

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

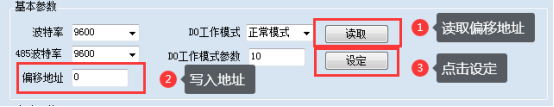

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

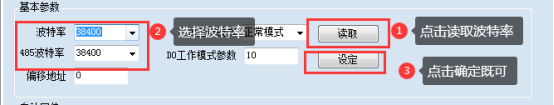

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

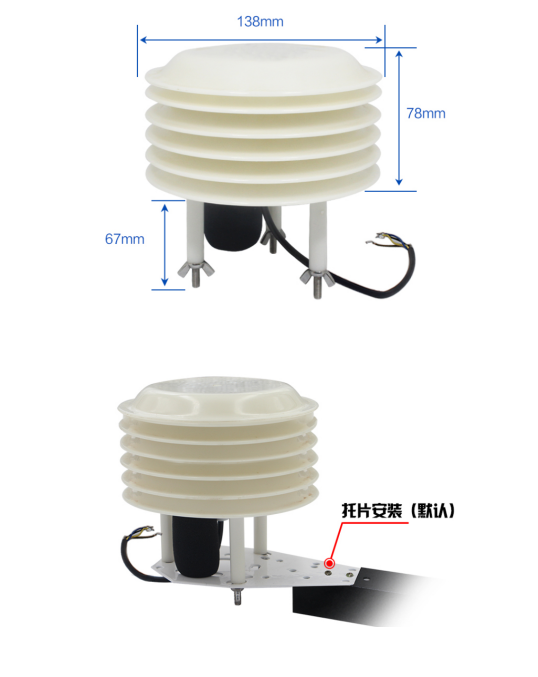

八、安裝尺寸

聚英氣象百葉盒安裝尺寸

九、常見問題與解決方法

(1)485設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址254通訊嘗試。

(2)模擬量輸出設備與顯示差異較大

答：確認數據換算關系，一般4mA對應0，20mA對應上限。

(3)變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

(4)模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于12V，且信號線不要太長。

(5)通電有較大數值，實際無氣體

答：設備傳感器需要進行預熱，通電5分鐘以上既可。

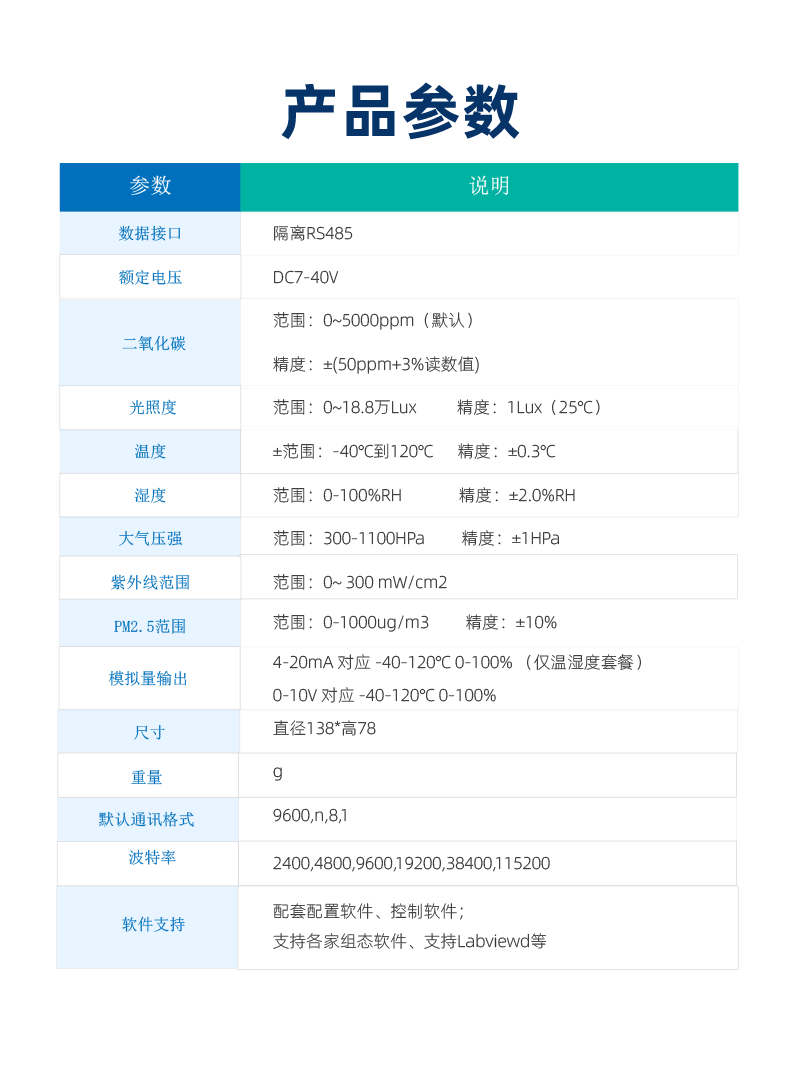

多功能氣象百葉盒產品參數
