一、產品介紹

1.1 產品概述

噪聲傳感器是一款高精度的聲音計量器，量程可達 30dB~130dB， 滿足日常檢測需求，廣泛應用于家庭、辦公、車間、汽車測量、工業 測量等各種領域。

1.2  功能特點

●采用高靈敏度的電容式麥克風，信號穩定，精度高;

●測量范圍廣；

●使用方便、便于安裝；

●通訊距離遠；

●低功耗，壽命長；

●精度高、穩定性好；

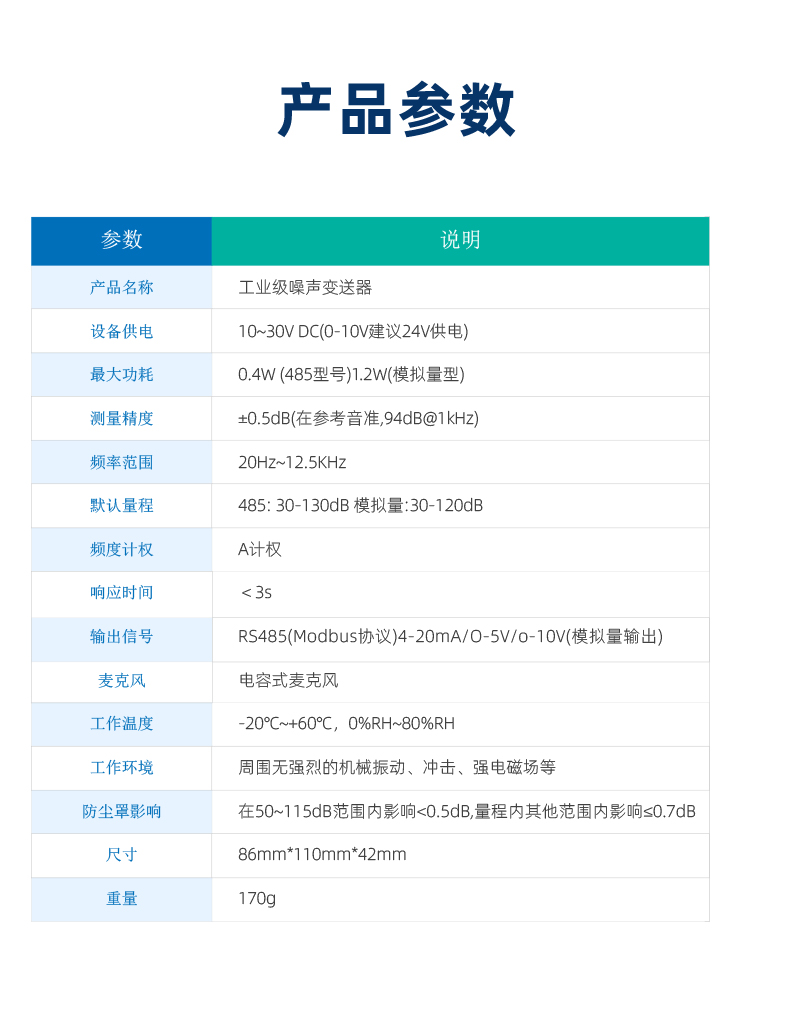

●供電：7~30V DC。二、主要參數

三、設備安裝說明

3.1  設備安裝前檢查

設備清單：

■變送器設備 1 臺

■安裝螺絲 2 個、膨脹塞 2 個（王字殼）

■合格證、保修卡、接線說明等

■USB 轉 485（選配）

■485 終端電阻（選配）

3.2 接口說明

寬電壓電源輸入 7~30V 均可。485 信號線接線時注意 A/B 兩條 線不能接反，總線上多臺設備間地址不能沖突。

3.3  電氣接線

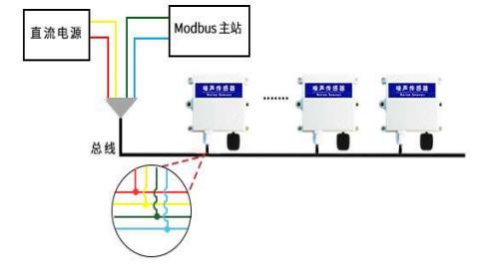

3.4 現場布線說明

多個 485 型號的設備接入同一條總線時，現場布線有一定的要求， 具體如下圖所示。

3.5  安裝方式

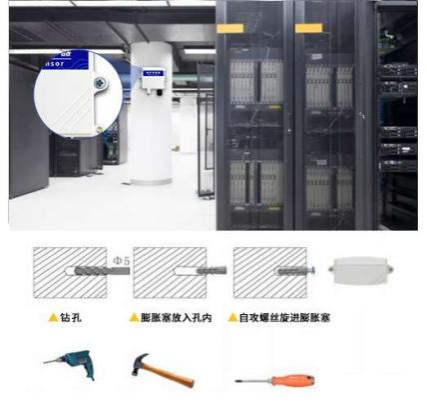

3.5.1  王字殼安裝

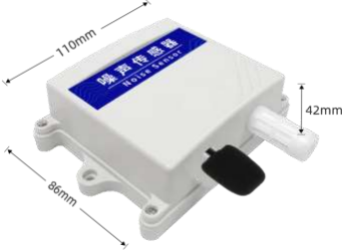

3.5.2  安裝尺寸

3.5.3  注意事項

①用戶不得自行拆卸，更不能觸碰傳感器芯體，以免造成產品的損 壞。

②盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、 電機等，安裝、拆卸變送器時必須先斷開電源，禁變送器內有水進入 可導致不可逆轉變化。

③防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫 度環境下長期使用、 嚴防冷熱沖擊。

四、常見問題與解決方法

4.1  設備無法連接到 PLC  或電腦

答：

可能的原因有：

1)電腦有多個 COM 口，選擇的口不正確。

2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為 1）。

3)波特率，校驗方式，數據位，停止位錯誤。

4)主機輪詢間隔和等待應答時間太短，需要都設置在 200ms 以上。

5)485 總線有斷開，或者 A、B 線接反。

6)設備數量過多或布線太長，應就近供電，加 485 增強器，同時增 加 120 Ω終端電阻。

7)USB 轉 485 驅動未安裝或者損壞。

8)設備損壞。

4.2 變送器輸出數據跳動

答：傳感器與采集器之間距離過長，造成信號紊亂。

4.3 模擬量輸出達不到最大值

答：測量傳感器端電壓是否大于 7V ，且信號線不要太長。
